Farsoon SLS 폴리아미드 파우더

Farsoon Technologies사의 핵심 역량 중 하나는 PLS(Polymer Laser Sintering)용 파우더 재료를 직접 개발한다는 접입니다. 원재료의 수급부터 완제품에 이르는 수직통합 방식의 소재 생산 기술력과 장비에 최적화된 파라메터 개발을 통해 다양한 물성치의 소재를 출시할 수 있었습니다.


탁월한 색 안정성, 내 산화성을 갖추면서도 정교한 표면 정밀도와 높은 기계적 특성을 모두 제공하는 고품질 엔지니어링 플라스틱 부품을 생산할 수 있습니다. 또한 BASF, DSM 혹은 Luv와 같은 전문 3D프린터용 재료 생산 기업들과 협업하여 고객의 요구사항에 맞는 재료를 새롭게 개발하기도 합니다. Farsoon이 자체 개발하고 최적화된 파라메터 개발이 완료된 다양한 파우더 재료를 확인하세요.


■  SLS 전용 재료 라인업

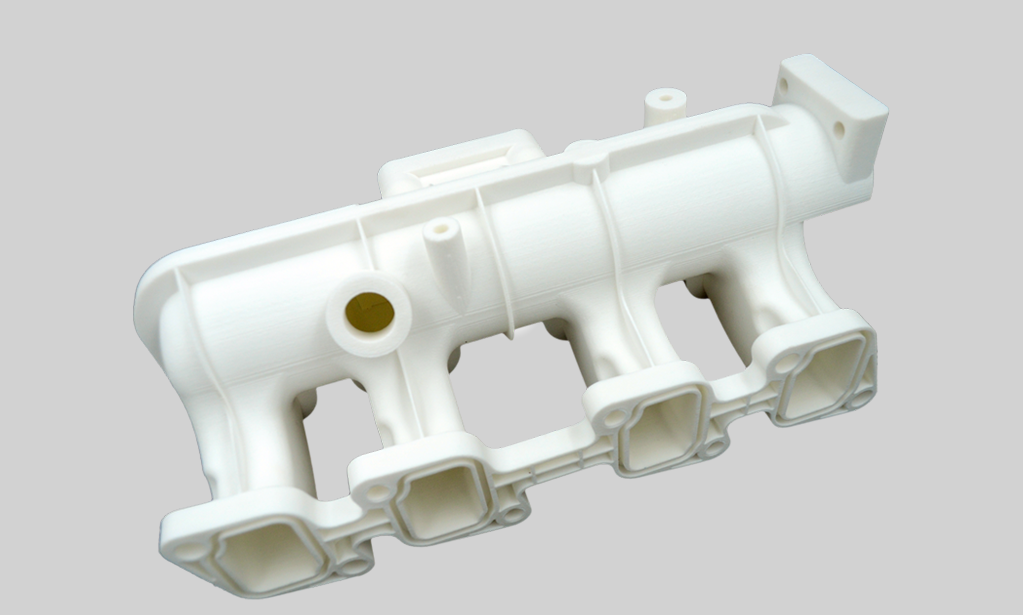

FS 3300PA

PA1212-based powder


주요 특징


  1. 색상 안정성
  2. 좋은 항산화 활동
  3. 뛰어난 크기 안정성
  4. 우수한 기계적 성질
  5. 저 흡수성 및 가공 용이

활용 분야


  1. 높은 기계적 특성과 인성을 가진 프로토 타입
  2. 복잡한 플라스틱 부품
  3. 예비부품 또는 접착제로 결합된 큰 부품
  4. 의료 모델 및 가이드, 유리 프레임, 소비재

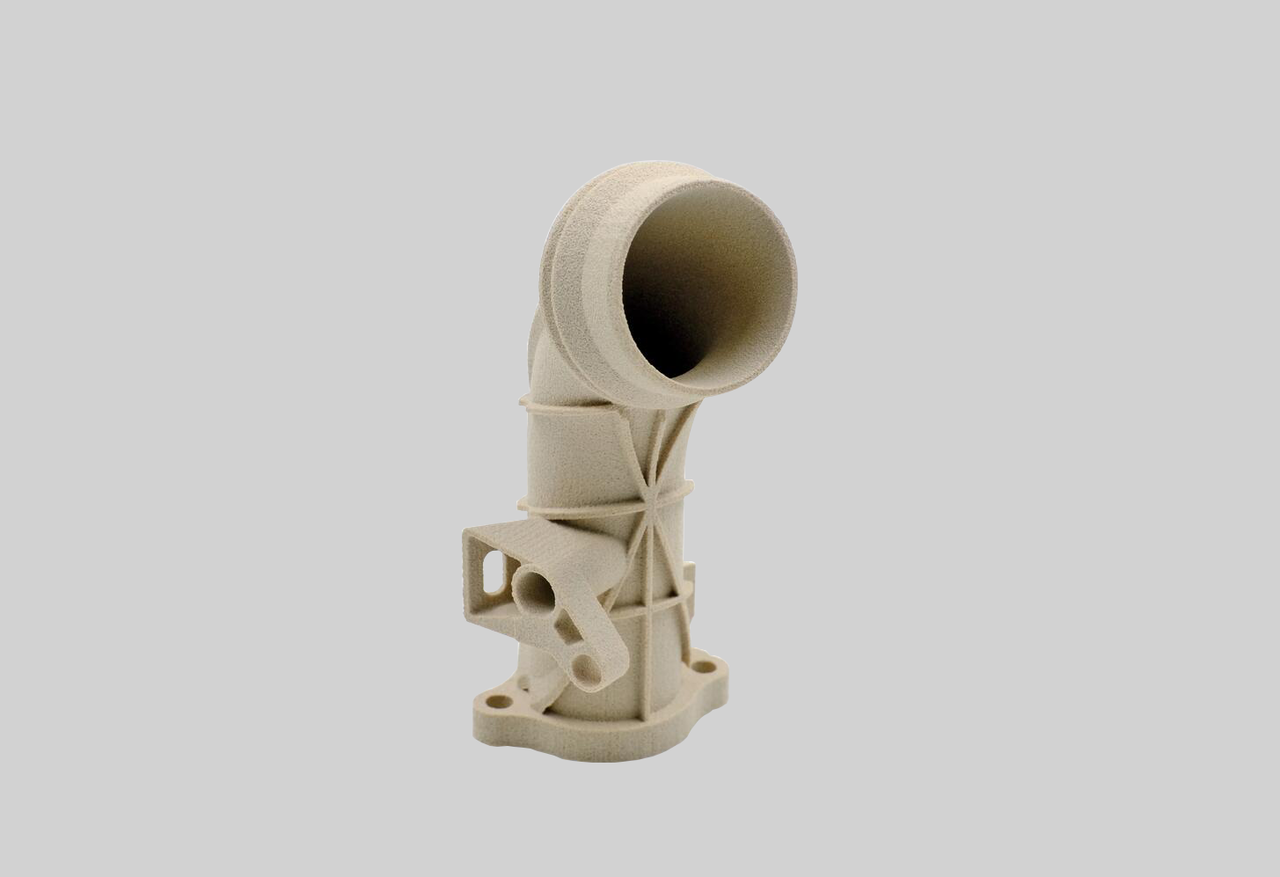

FS 3250MF

Mineral fiber filled


주요 특징


  1. 미네랄 섬유 첨가로 우수한 기계적 성질
  2. 열 변형에 대한 높은 저항
  3. 작은 수축율
  4. 크기 안정성

활용 분야


  1. 기계적 성질과 내열성이 높은 부품 생산
  2. 예비 부품 제조 또는 접착제와 결합 된 큰 부품
  3. 복잡한 부품 및 플라스틱 모델 생성
  4. 엔진 냉각 시스템 부품
  5. 전기 도구

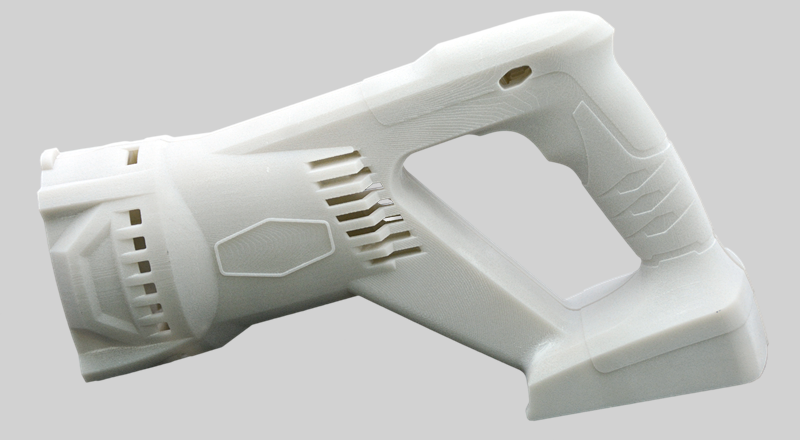

FS 3401GB

Glass bead filled


주요 특징


  1. 가공 편의성
  2. 우수한 마모 저항성
  3. 열 변형에 대한 높은 저항
  4. 크기 안정성 및 매끄러운 표면
  5. 윤곽 및 표면의 고해상도

활용 분야


  1. 높은 기계적 성질의 부품
  2. 복잡한 플라스틱 부품
  3. 소량 및 대량 제품 제작

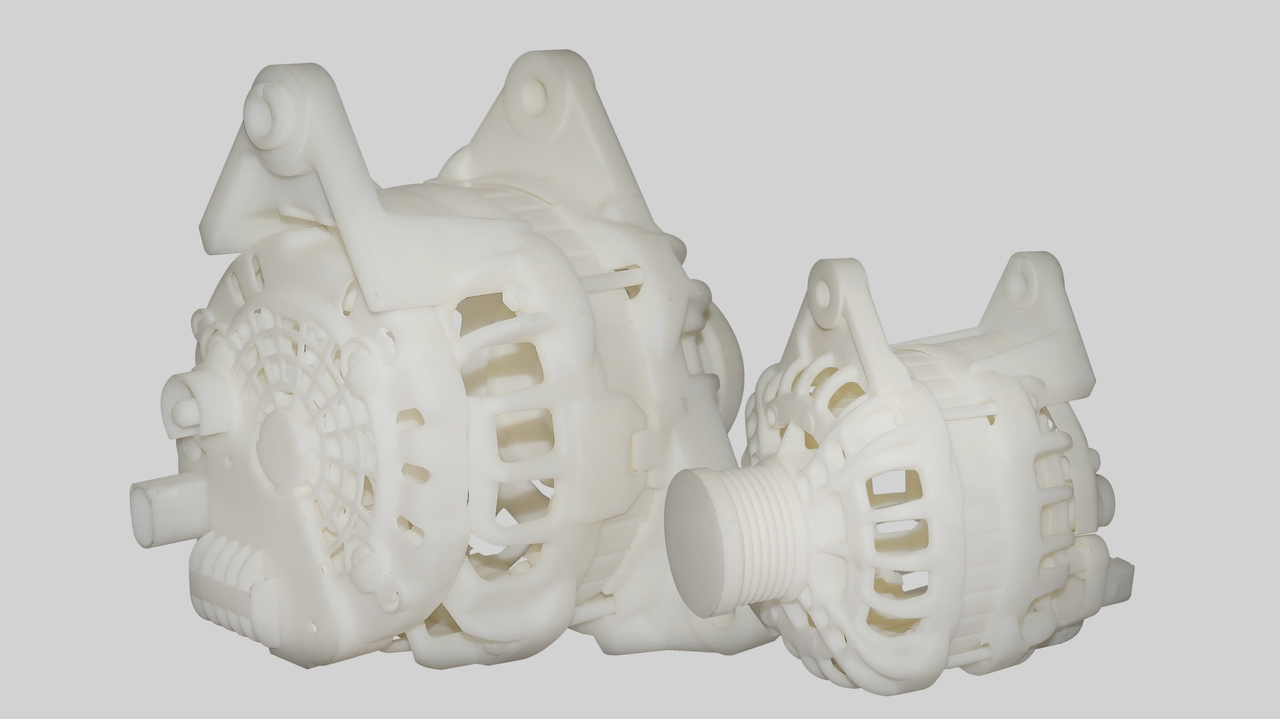

FS 3400CF

Carbon fiber filled


주요 특징


  1. 강화된 강성
  2. 열 변형에 대한 높은 저항
  3. 우수한 강도와 경도

활용 분야


  • 고강도 부품
  • 엄격한 중량 요구 사항의 부품
  • 항공 우주 및 항공기 부품

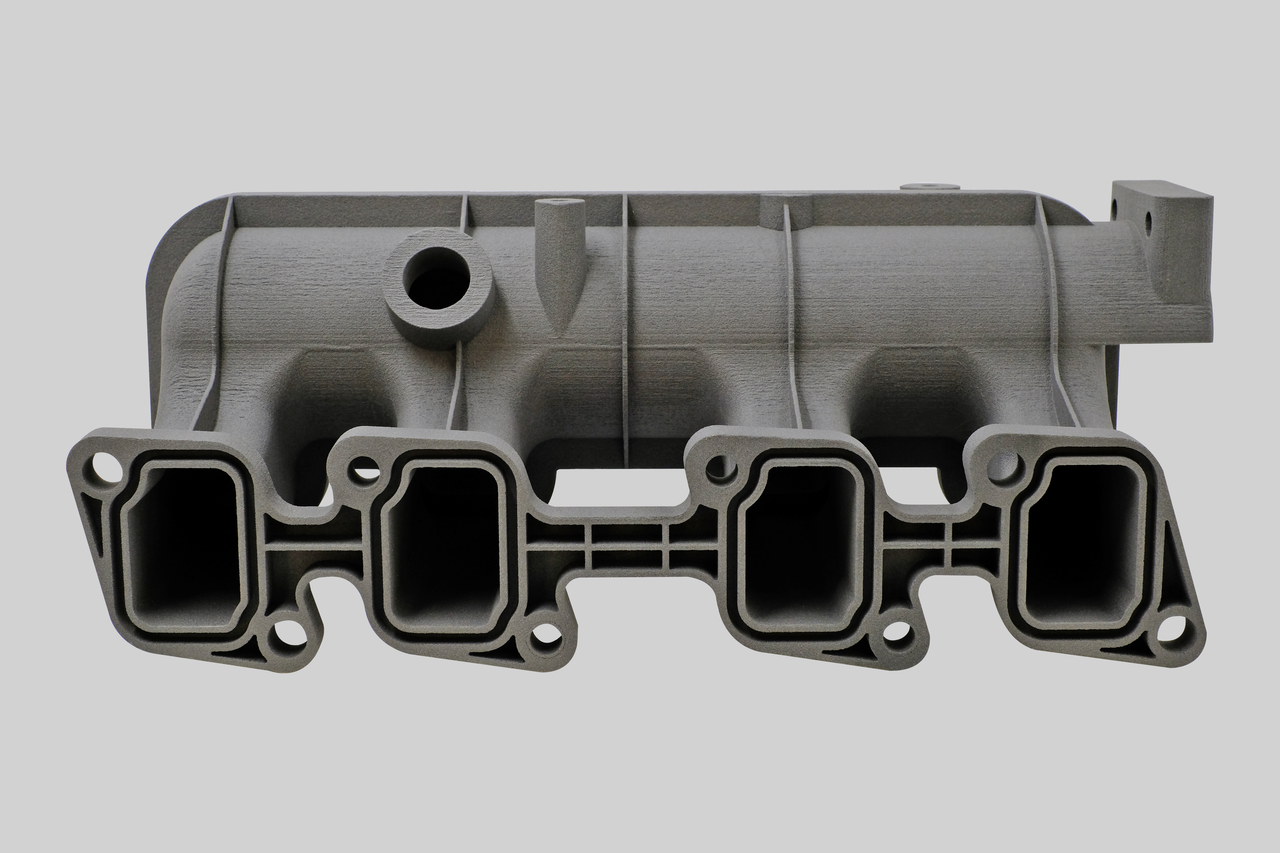

Ultrasint X028

PA6 powder


주요 특징


  1. 우수한 기계적 성질 및 강도
  2. 열 변형에 대한 높은 저항
  3. 높은 인장 강도
  4. 우수한 재활용성
  5. 뛰어난 탄성 계수 및 강성

활용 분야


  1. 높은 기계적 특성과 인성의 최종 부품
  2. 항공 우주 및 자동차, 소비재에서 형상 및 중량 최적화에 대한 요구사항이 있는 부품
  3. 소량 및 대량 제품 제작

Ultrasint X043

PA6 powder


주요 특징


  1. 우수한 기계적 성질 및 강도
  2. 열 변형에 대한 높은 저항
  3. 높은 인장 강도
  4. 우수한 재활용성
  5. 뛰어난 탄성 계수 및 강성

활용 분야


  1. 높은 기계적 특성과 인성의 최종 부품
  2. 항공 우주 및 자동차, 소비재에서 형상 및 중량 최적화에 대한 요구사항이 있는 부품
  3. 소량 및 대량 제품 제작

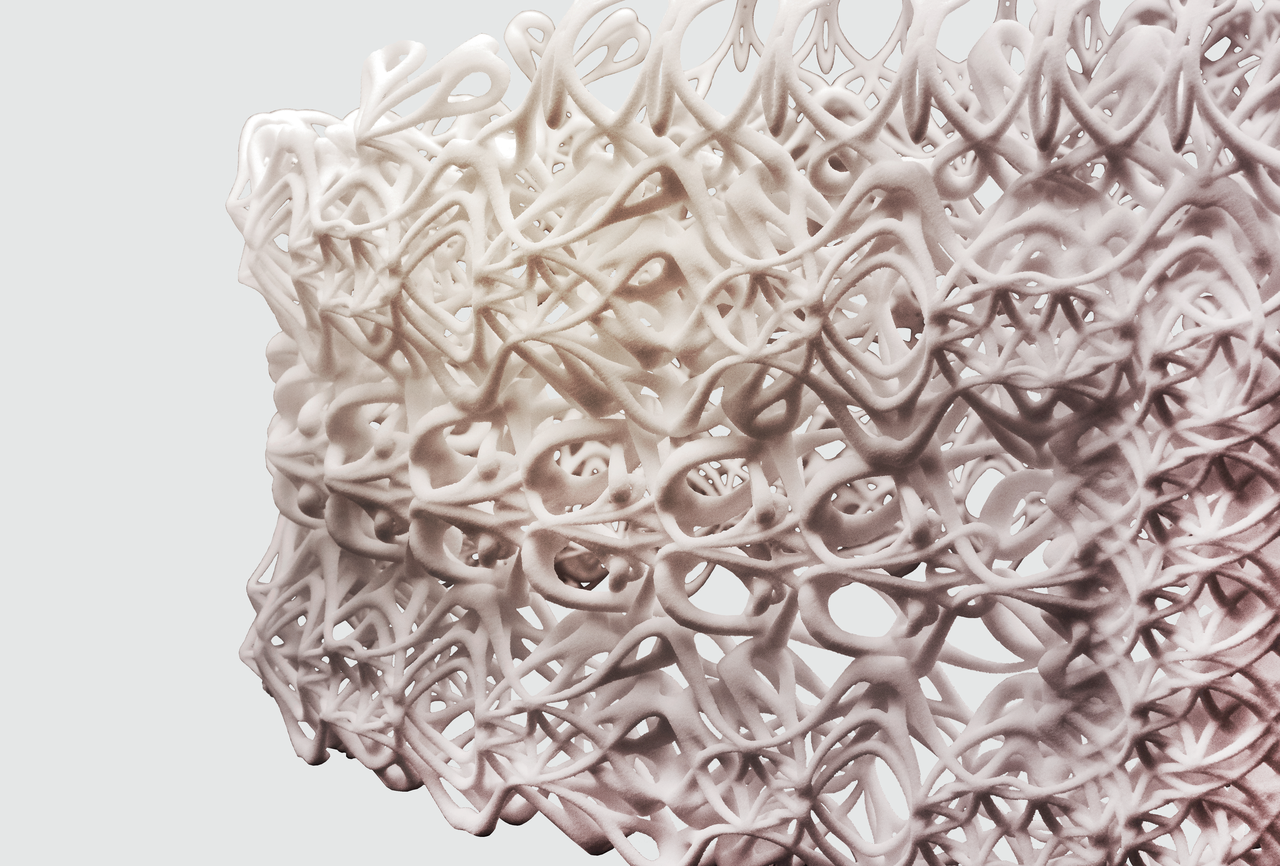

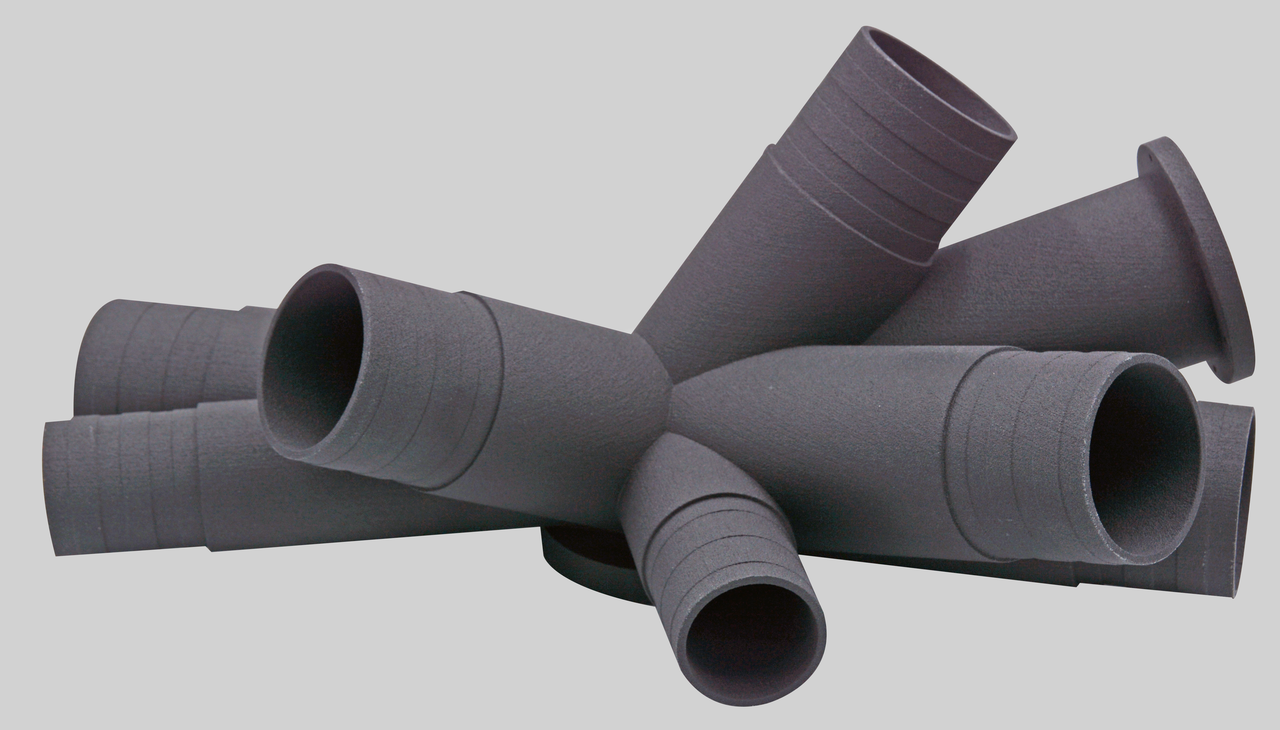

FS 8100PPS

PPS powder


주요 특징


  1. 열 변형에 대한 우수한 내성
  2. 낮은 수분 흡수력
  3. 우수한 내식성
  4. 난연제
  5. 우수한 전기 절연

활용 분야


  1. 높은 기계적 특성과 내열성을 가진 부품
  2. 복잡한 플라스틱 부품
  3. 자동차 공기 관리 부품 및 엔진 부품, 전자 커넥터 및 코일

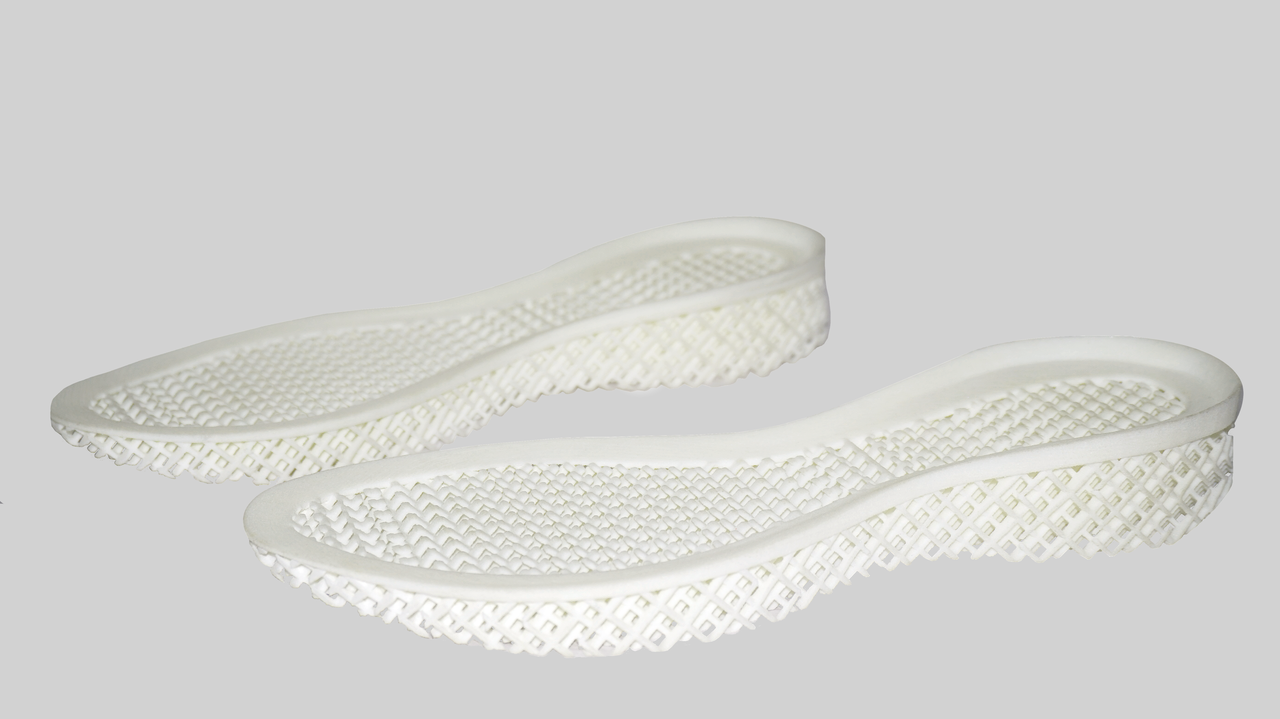

FS 1088A - TPU

TPU powder


주요 특징


  1. 뛰어난 연신율
  2. 낮은 가공 온도
  3. 크기 안정성
  4. 높은 재활용성

활용 분야


  1. 부드럽고 유연한 재료가 필요한 응용분야
  2. 자동차 인테리어, 쿠션 및 유연한 기계 부품
  3. 신발류, 의류, 가방, 헬멧과 같은 소비재


FS 1088A - TPU

TPU powder


주요 특징


  1. 뛰어난 연신율
  2. 낮은 가공 온도
  3. 크기 안정성
  4. 높은 재활용성

활용 분야


  1. 부드럽고 유연한 재료가 필요한 응용분야
  2. 자동차 인테리어, 쿠션 및 유연한 기계 부품
  3. 신발류, 의류, 가방, 헬멧과 같은 소비재

FS 4100PA

PA11 powder


주요 특징


  1. 우수한 기계적 성질 및 인성
  2. 우수한 내열성 및 내식성
  3. 낮은 수분 흡수력
  4. 우수한 생체 적합성
  5. 저온 저항

활용 분야


  1. 의료 정형외과 기기
  2. 자동차 내장 부품
  3. 스포츠 장비와 같은 소모품

■  SLS 전용 재료 물성치 표


General PropertiesFS 3300PA FS 3401GBFS 3400CFFS 3250MFFS 4100PA
PA1212-based powder
Glass bead filledCarbon fiber filledMineral fiber filledPA11 powder
Bulk Density0.48 g/cm³0.67 g/cm³0.51 g/cm³0.55 g/cm³0.49 g/cm³
Part Density0.95 g/cm³1.26 g/cm³1.08-1.10 g/cm³1.20 g/cm³1.03 g/cm³
ColorWhiteGrayBlackLight grayWhite
     Thermal Properties
Melting Point (10℃/min) ISO 11357.1:1997183°C184°C184°C183°C203°C
Heat Deflection Temp(HDT) @1.82 MPa ISO 75-2:200383.5°C68.8°C72 °C129°C49°C
Heat Deflection Temp(HDT) @0.45 MPa ISO 75-2:2003146.2°C152.4°C168 °C171°C150°C
     Mechanical Properties
Tensile Strength
ISO 527.2:1993
46 MPa44 MPa65-70 MPa51 MPa49 MPa
Tensile Modulus
ISO 527.2:1993
1602 MPa2644 MPa4700-6500 MPa6130 MPa1542 MPa
Elongation at Break
ISO 527.2:1993
36%9.30%3.0-4.0%5%58%
Flexural Strength
ISO 178:2001
46.3 MPa60.3 MPa94-113 MPa76 MPa60 MPa
Flexural Modulus
ISO 178:2001
1300 MPa2210 MPa4500-5600 MPa4633 MPa1463 MPa
Izod Impact Strength (notched) ISO 180:20004.9 KJ/m²6.6 KJ/m²4.3 KJ/m²5.59 KJ/m²25 KJ/m²
Izod Impact Strength (unnotched) ISO 180:200013.2 KJ/m²31.1 KJ/m²16 KJ/m²20.78 KJ/m²No break

General PropertiesUltrasint X043Ultrasint X028FS 8100PPSFS 1092A-TPUFS 1088A-TPU
PA6 powderPA6 powderPPS powderTPU powderTPU powder
Bulk Density0.52g/cm³0.52 g/cm³0.57 g/cm³0.64 g/cm³0.46 g/cm³
Part Density1.14g/cm³1.15 g/cm³1.28 g/cm³1.12 g/cm³1.20 g/cm³
ColorBlackLight yellowLight yellowWhiteWhite
Thermal Properties
Melting Point (10℃/min) ISO 11357.1:1997225°C220°C295°C169°C160°C
Heat Deflection Temp(HDT) @1.82 MPa ISO 75-2:200393°C100°C116 °Cn/an/a
Heat Deflection Temp(HDT) @0.45 MPa ISO 75-2:2003191°C199°C220°Cn/an/a
Mechanical Properties
Tensile Strength ISO 527.2:199374 MPa78MPa47 MPa18 MPa20 MPa
Tensile Modulus ISO 527.2:19933457 MPa3550 MPa3412 MPa61 MPa30MPa
Elongation at Break ISO 527.2:19934.00%13.00%3.80%276%340%
Flexural Strength ISO 178:200199 MPa121 MPa63 MPa6.2 MPan/a
Flexural Modulus ISO 178:20012842MPa3300 MPa2906MPa86 MPa27 MPa
Izod Impact Strength (notched) ISO 180:200010.5 KJ/m²3.1 KJ/m²2.1 KJ/m²No breakNo break
Izod Impact Strength (unnotched) ISO 180:200067.2 KJ/m²9.7 KJ/m²5.7 KJ/m²No breakNo break

전문가와 지금 상담하세요!


퓨전테크놀로지는 합리적인 가격의 고성능 산업용 3D프린터와 제반 S/W를 공급합니다. 고객의 솔루션을 해결하는 데에 모든 역량을 집중하여 맞춤형 3D프린터, 재료 및 전문 S/W를 제안합니다. 사소한 질문도 친절히 답변합니다! 언제든지 편하게 문의 주시기 바랍니다.


Farsoon SLS 3D프린터 기술자료


 (주)퓨전테크놀로지가 Farsoon SLS 3D프린터를 더욱 쉽게 이해할 수 있도록 준비한 기술백서, 활용사례 및 영상자료를 통해 Farsoon SLS 3D프린터만의 특별한 이점과 기술을 이해하고 실제 도입에 따른 다양한 필요조건을 고려하시는 데에 도움이 되기를 바랍니다.
