SLA 방식

QUBEA SLA 3D Printer :

소형부터 대형 플라스틱 파트를

매우 정밀하게 출력하는 SLA 3D프린터!


Dynamic Focus System으로 더욱 빠르고 정교해진 레이저 스캐닝 기술을 탑재한 SLA(Stereolithography) 방식의 Qubea SLA 3D프린터는 합리적인 장비와 재료 가격으로 사출물과 흡사한 표면 조도를 갖춘 플라스틱 출력물을 생산하는데 활용됩니다.

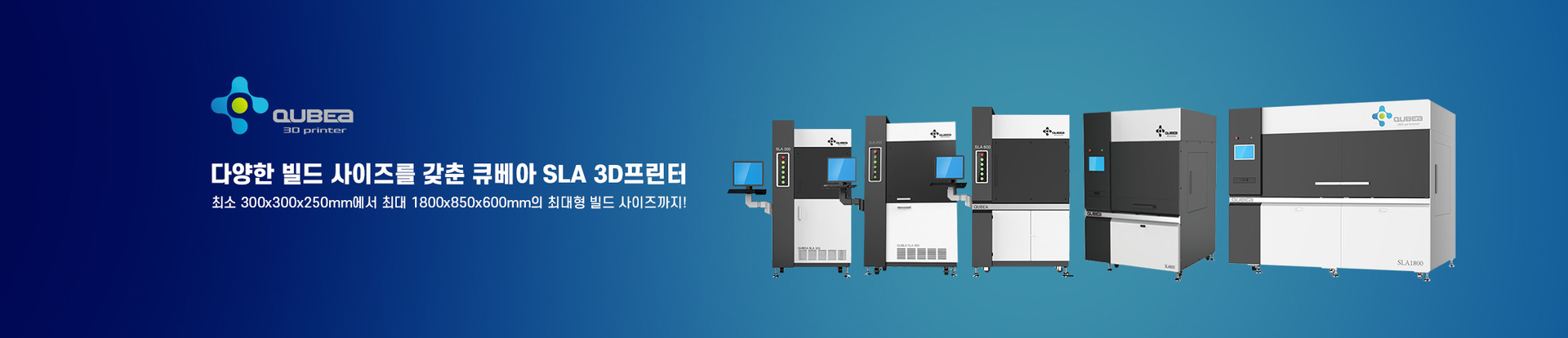

큰 빌드 사이즈에서도 소형 혹은 대형 플라스틱 출력물을 매우 정밀하게 출력합니다. QUBEA SLA 3D 프린터 라인업은 중형 빌드 사이즈 SLA 300 부터 Dynamic Focus Laser 시스템과 Dual Laser 시스템을 갖춘 초대형 빌드 사이즈의 SLA 1800 까지 고객의 다양한 요구 사항에 부합하는 3D 프린터를 라인업을 갖추고 있습니다.


Qubea 전용 다양한 색상과 물성치를 가진 소재부터, 미국 SOMOS사의 SLA 전용 레진을 모두 활용할 수 있는 개방형 시스템으로서 합리적인 가격의 SLA 3D프린터를 찾는 고객에게 가장 이상적인 산업용 3D프린터입니다.

*Qubea = 큐베아

   QUBEA SLA 3D프린터 주요 특징

다이나믹 포커스 레이저 시스템을 탑재한 SLA 3D프린터


QUBEA SLA 3DPrinter는 3-Axis 방식의 Dynamic Focus Scanning System(DFSS)을 사용합니다. 이는 기존 2-Axis 방식의 F-Theta 렌즈를 사용하는 Variable Beam Spot 방식의 SLA 3D프린터 보다, 더욱 넓은 베드를 더욱 빠르고 더욱 높은 정확도로 레이저 스캐닝 할 수 있는 가장 효율적인 최신 스캐닝 시스템입니다.

■ 다이나믹 포커스 레이저 스캐닝 시스템


Dynamic Focus System을 활용한 레이저 스캐닝 헤드를 적용하여 출력 속도가 최고 1.5배 빨라졌습니다. 이제는 빌드 플랫폼 상 어느 지점에 레이저를 조사하던지, 레이저 스팟 사이즈의 정확도(Roundness)가 보존되어 엣지 혹은 중앙 부분 모두 동일한 품질의 출력물을 생성할 수 있습니다.

■ 전략적인 레이저 스팟 운용


최소 0.1mm에서 최대 0.8mm까지의 레이저 스팟을 운용하여 외곽(Contour)부분은 얇은 레이저 스팟을 활용하고, 내부(infill)는 굵은 레이저 스팟을 활용하여 더욱 빠르게 스캐닝합니다. 이로써 대형 파트를 제작함에 있어서도 출력시간이 크게 단축되었습니다.

   Qubea SLA 3D프린터 특장점


높은 출력 안정성을 보장하는 SLA 3D프린터


■ 독일 SCANLAB사의 레이저 스캐닝 시스템 적용


  • 최고 12m/s의 고속 레이저 스캐닝
  • 최고 0.1mm의 고해상도 레이저 스팟
  • Dynamic Focus System 기술로 대형 빌드 사이즈에서도 안정적인 빔 스팟 운영

■ 스마트 진공 흡입 리코팅 시스템


  • 리코터에 내 진공 흡입 시스템이 레진 표면 기포를 제거
  • 진공으로 레진 수위를 정교하게 조절하여 레이어 도포
  • 최소 0.05mm의 레이어 두께를 표현 가능

■ 미국 Advanced Optowear의 레이저 소스 사용


출력 안정성이 입증된 355nm파장의 고출력의 3000mW (or 1000mW)의 FOTIA 레이저 출력 장치를 적용하였습니다.


■ 고성능 Z축 스테퍼 모터


  • 매우 섬세한 Z축 이동 해상도 : 0.0002mm
  • 고정밀 반복 위치 정밀도 : ±0.01mm



■ 자동 레진 히팅 시스템


레진의 온도가 저온일 경우, 고온의 레이저가 맞닿는 레진 표면이 급격한 온도 차에 스캐닝 시 변형이 올 수 있습니다. VAT(수조) 내에는 온도 제어 및 히팅을 지원하는 패널(봉)이 장착되어, 자동으로 수지를 가열하고 온도를 유지하여 변형을 최소화합니다.

   Qubea SLA 3D프린터 특장점


운영 소프트웨어 소개


Qubea SLA 3D프린터를 운용하기 위해서는 2가지 운영 소프트웨어를 사용합니다.

■ Materialise Magics - 출력 데이터 준비용 S/W


Materialise사의 “Magics RP”는 최적화된 슬라이싱 S/W로서, STL데이터의 치유, 편집, 배치, 서포트생성, 속비우기 및 허니 컴브 구조 제작까지 다양한 기능을 수행할 수 있는, 데이터 준비용 산업용 전문 3D프린팅 S/W입니다.


QUBEA SLA 3D프린터에 최적화된 빌드 옵션을 통해 Qubea 장비 별 빌드 사이즈가 적용된 가상 플랫폼을 보여주며, 출력물 배치와 슬라이싱 작업을 지원합니다.


*Materialise Magics는 STL 데이터를 3D프린팅에 최적화되도록 준비해 주는 업계 최고의 S/W로서 각종 CAD/CAM/CAE S/W 등에서 디자인된 모든 데이터 포맷과 호환됩니다.

■  Qubeware Pro(큐브웨어 프로) – QUBEA 3D프린터 제어용 S/W


 QUBEA SLA 3DPrinter는 내장된 전용 컴퓨터에 설치된 제어 SW로 직접 제어합니다. 이에 사용되는 전용 SW는 “Qubeware Pro(큐브웨어 프로)”로서 출력 조건(파라메터)을 입력하고 출력을 지시할 수 있으며, 출력 중 장비의 출력 시간 및 레진 높낮이 변화, 실시간 작동 내역 등을 확인할 수 있습니다. 또한 동시에 출력 중 진행되는 모든 사항을 Log데이터로 기록합니다.

 QUBEA SLA 3DPrinter는 Qubeware Pro를 통해 레이저 파워와 리코터 이동 속도 등의 Parameter값들을 변경할 수 있는 오픈 시스템을 갖춘 S/W입니다.


*Magics에서 최종 치유 및 배치된 STL파일이 슬라이싱 처리되고 난 이후의 QLC, SLC 파일 포맷 입력하여 사용.

   Qubea SLA 3D프린터 출력물


Qubea SLA 3D프린터 출력물 갤러리


Qubea SLA 3D프린터는 Qubea 브랜드 전용의 다양한 물성치를 가진 총 7가지 레진부터, 미국 SOMOS사의 고기능성 레진 15종 이상을 활용할 수 있는 개방형 파라메터 시스템을 갖추었습니다. (주)퓨전테크놀로지는 다년간 SLA 3D프린터를 납품한 경험을 바탕으로, 고객의 요구사항에 최적화된 레진을 선별하여 추천 드립니다. 요구하는 어플리케이션 혹은 레진의 요구 강도, 인성, 내열성, 조립성, 정확도 및 색상을 고려하여, 가장 합리적으로 운영할 수 있는 가격의 레진을 제안해 드립니다.


Qubea SLA 3D프린터가 출력해내는 정교하고 우수한 표면조도를 가진 다양한 출력물을 확인해 보시기 바랍니다.




   Qubea SLA 3D프린터 활용기업


다양한 분야에서 활용되는 Qubea SLA 3D프린터


■  Qubea SLA450 활용사 - (주)블루라인


제품의 기구설계 및 금형설계를 전문으로 하는 (주)블루라인은 산업용 3D프린터를 활용하여 워킹목업 및 디자인 검토용 시제품을 제작하는데 높은 정확도와 사출물과 같은 표면조도를 자랑하는 Qubea SLA450 제품을 활용합니다.

■  Qubea SLA600 활용사 - (주)에이스펙코퍼레이션


세계의 유명 스포츠 선수들의 피규어를 높은 완성도로 제작하여 전세계에 수출하고 있는 (주)에이스펙코퍼레이션은 유현진 선수의 피규어를 제작한 사례로 유명합니다. 피규어 제작을 위해 Qubea SLA600 제품을 활용하고 있습니다.

■  Qubea SLA450 활용사 - 케이투코리아(주)


아웃도어 전문 제작사 케이투코리아(주)는 기능성 신발(등산화, 운동화, 안전화)의 초기 프로토타입의  기능성 및 디자인 검증을 위해 Qubea SLA300 장비를 활용합니다. 정교하고 디테일을 살려주는 M9300의 갈색 레진을 활용합니다.

*홈페이지의 상단 메뉴 중 "고객센터" 내 "기술자료" 페이지에서 Qubea SLA 3D프린터 고객 활용 사례를 자세하게 확인해 볼 수 있습니다.
