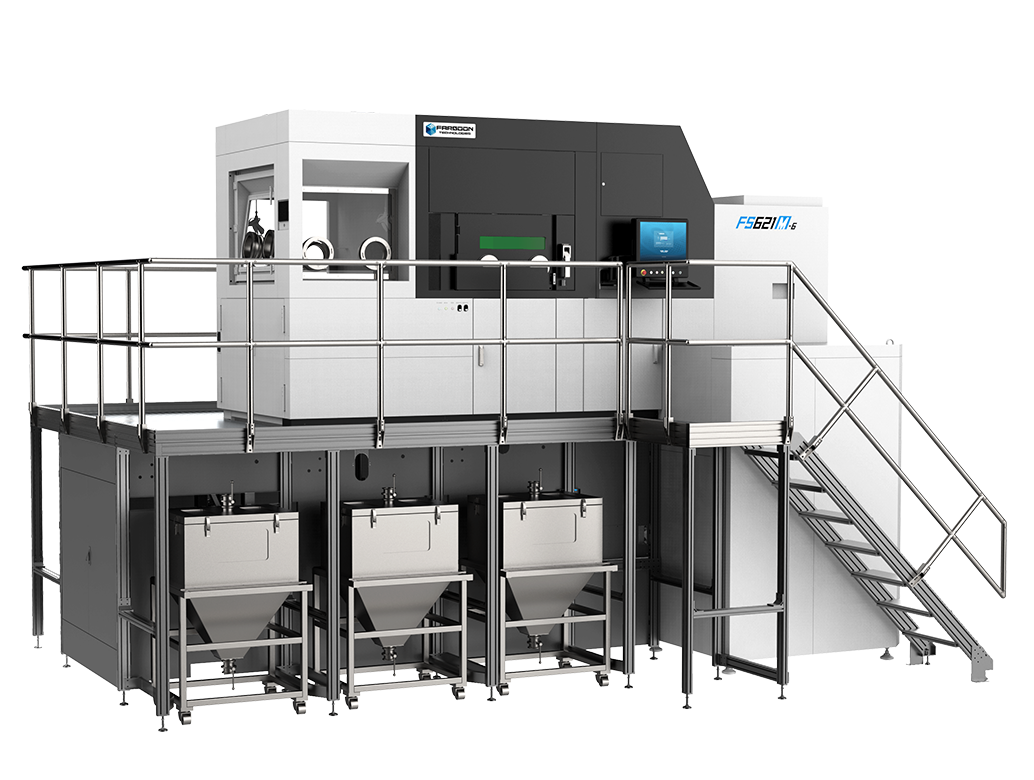

FS621M
항공우주 분야 대량 생산을 위한
고효율 금속 적층 제조 시스템
FS621M은 생산성, 크기 제약, 분말 관리, 공정 제어 및 공장 레이아웃을 포함한 금속 제조의 과제를 해결하기 위해
Farsoon과 항공우주 산업 분야의 주요 파트너가 공동 혁신을 통해 개발된 시스템입니다. 이 제품은 확장된 빌드 실린더 용량과 레이저당 최대 생산성에 중점을 두고 있습니다.
FS621M은 강력한 쿼드 또는 헥사 500W 레이저 또는 1000W 레이저 구성을 적용할 수 있어 높은 생산 속도를 구현할 수 있습니다.
또한 모든 Farsoon 시스템과 마찬가지로 진정한 오픈 플랫폼 구조를 기반으로 하여,
사용자가 금속 적층 제조 공정을 비용 경쟁력에 맞게 세부적으로 조정할 수 있는 높은 수준의 제어 기능을 제공합니다.
강력한 빌드 공정 제어와 실시간 리코팅(recoating) 모니터링 시스템을 통해 최적의 빌드 품질을 보장합니다.
FS621M의 통합 필터 모듈은 2차 순환 시스템과 듀얼 스테이션 필터 구조를 적용하여 설계되었으며,
빌드 공정을 중단하지 않고도 필터를 교체할 수 있도록 되어 있습니다.
FS621M의 파우더 핸들링 공정은 로딩, 언로딩, 체질 공정에 공통 파우더 컨테이너 설계를 사용합니다.
이 컨테이너는 완전 밀폐형으로 분말을 안전하게 처리하고, 스테이션 간 이동을 용이하게 하며, 파우더를 안전하게 보관할 수 있도록 합니다.
부분 폐쇄형 파우더 시스템은 빌드 공정 중에도 파우더의 연속 공급이 가능하게 하면서, 동시에 파우더 교환 및 품질 모니터링을 용이하게 수행할 수 있도록 합니다.
대형 제작 크기에 초점을 맞춰 개발된 Farsoon FS621M은 적층 제조 산업에서 가장 큰 금속 레이저 소결 빌드 볼륨 중 하나를 갖추고 있습니다.
이 시스템은 620×620mm의 빌드 플랫폼과 1.7m의 Z축 높이를 제공하며,
이처럼 확장된 제작 영역은 항공우주, 석유·가스 등 기존에는 제작이 어려웠던 산업 분야에서 대형 금속 부품 생산의 새로운 가능성을 열어줍니다.

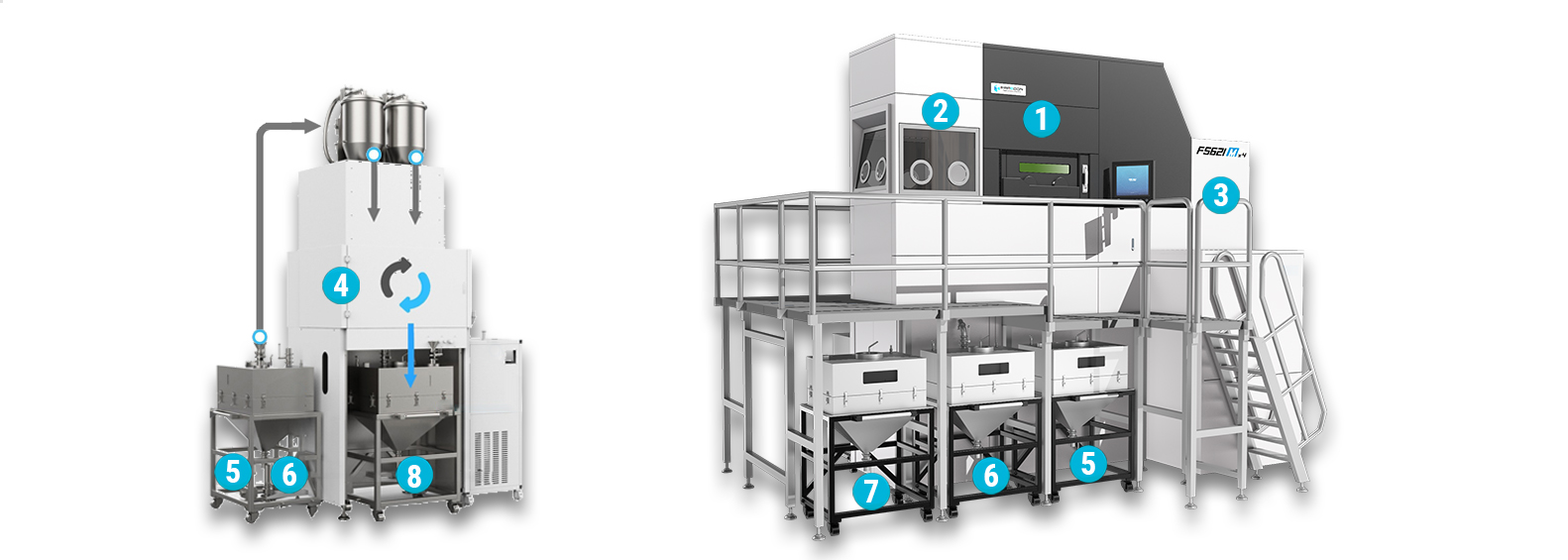

FS621M 시스템을 만나보세요
1- Build Station(빌드 스테이션)
빌드 스테이션은 소결(sintering) 공정이 실제로 수행되는 핵심 구간입니다. Farsoon의 BuildStar™ 운영 소프트웨어에 빌드 패킷 파일을 로드하면, 이후 빌드 공정이 자동으로 시작됩니다.
또한 빌드 챔버는 전면과 후면에 접근 도어를 갖추고 있어, 작업과 유지보수가 보다 용이하도록 설계되어 있습니다.
4- Sieving Station(체질 스테이션)
체질 스테이션은 진동 스크린(vibration screen)을 적용하여, 오버플로우 및 회수 파우더 호퍼에서 재사용 금속 분말을 효율적으로 선별하는 장비입니다. 이 과정에서 큰 입자를 효과적으로 제거합니다. 정제된 금속 분말은 리프레시드 파우더 호퍼에 수집되며, 이후 다시 파우더 공급에 재사용할 수 있어 재료 활용 효율성과 공정 경제성을 동시에 향상시킵니다.
7- Overflow Hopper of Breakout Station
(브레이크아웃 스테이션 오버플로우 호퍼)
2- Breakout Station(브레이크아웃 스테이션)
빌드 카트리지는 내부 컨베이어 시스템을 통해 브레이크아웃 스테이션으로 이동됩니다. 브레이크아웃 스테이션은 완전 밀폐형 구조로 설계되어 있으며, 스테이션의 3면에 글러브 박스가 적용되어 최대 6명의 작업자가 동시에 접근할 수 있으면서도 청정한 작업 환경을 유지할 수 있습니다. 또한 편리하게 배치된 에어건과 진공 호스 시스템을 통해, 파우더를 부드럽게 제거하고 정밀한 세정 작업까지 수행할 수 있어 작업 효율성과 품질 관리 수준을 동시에 향상시킵니다.
5- Overflow Powder Hopper(오버플로우 파우더 호퍼)
8- Refreshed Powder Hopper
(리프레시드 파우더 호퍼)
3- Filtration System(필터링 시스템)
FS621M의 통합 필터 모듈은 2차 순환 시스템(secondary circulating system)과 듀얼 스테이션 필터 구조를 적용하여 설계되었습니다. 이 구조는 필터 교체 작업 중에도 빌드 공정이 중단되지 않도록 지원하여, 생산 연속성을 유지할 수 있습니다. 즉, 유지보수 작업과 생산 작업을 동시에 효율적으로 운영할 수 있는 안정적인 시스템입니다.
6- Powder Conveying Unit(파우더 이송 유닛)
9- Powder Recircling Unit
(파우더 재순환 유닛)
FS621M 기술 사양
| Technical Data | FS621M-4 |
| External Dimensions （L×W×H） | 5890×4350×3940 mm |
| Build Cylinder Size1（L×W×H） | 620×620×1100mm (Height incl. build plate) |
| Net Weight | Approx. 8000 KG |
| Laser Type | Fiber Laser, 4×500W, Fiber Laser, 4×1000W (Beam Shaping) |
| Scanner | F theta lenses |
| Scanning Speed | Max. 10 m/s |
