FS812M
다양한 항공우주 분야에 적용 가능한
차세대 금속 적층 제조 시스템
FS1521M은 항공우주, 석유 및 가스, 에너지, 자동차 산업 전반에 걸쳐 제조 효율성, 신뢰성 및 생산 능력 확장에 대한 수요에 맞춰
맞춤형 애플리케이션의 대량 생산에 최적화되어 탁월한 품질의 제품을 생산하고 원활한 운영 워크플로우를 지원합니다.

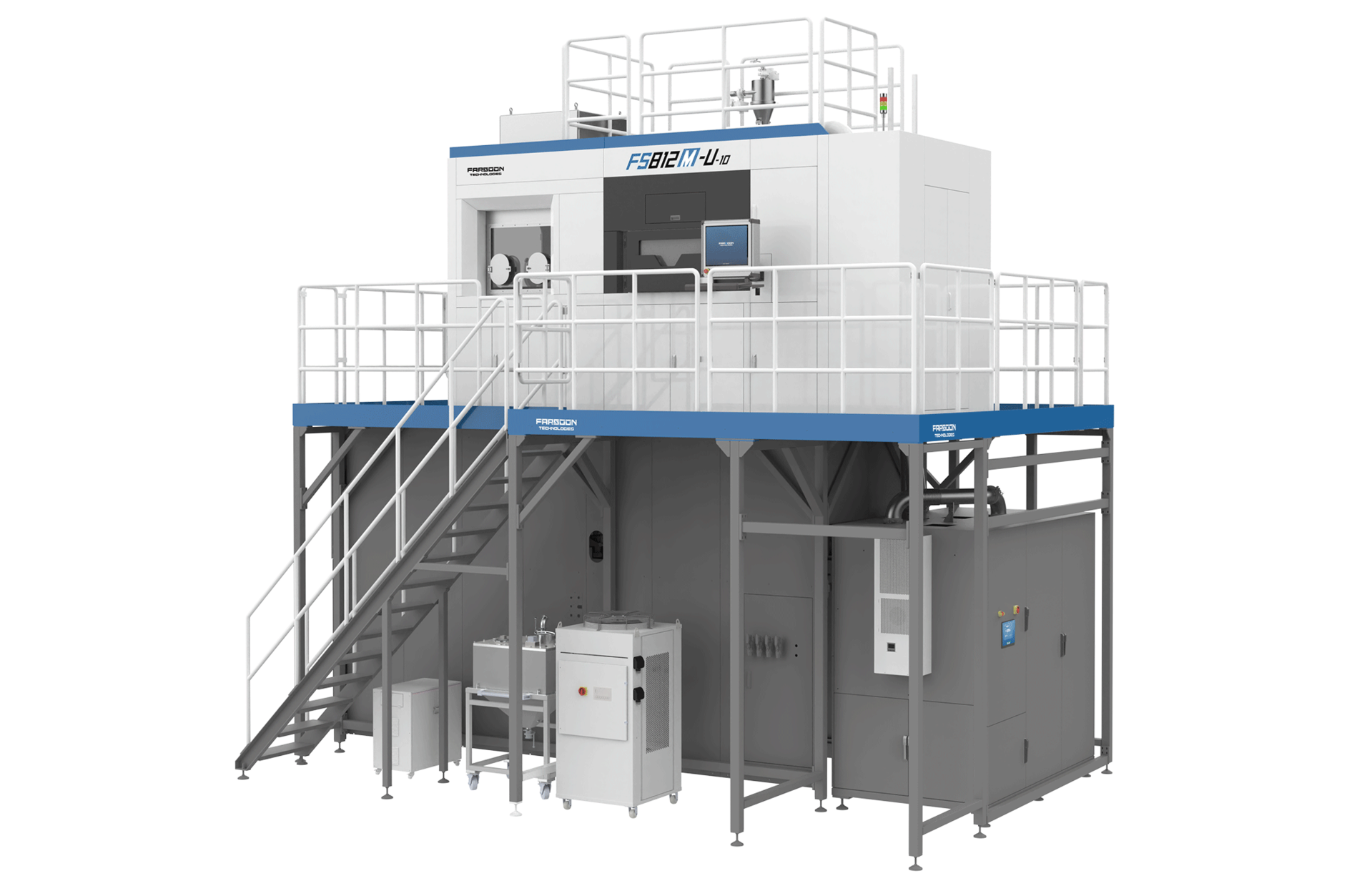

FS812M-U는 금속 레이저 분말 베드 융합(metal LPBF) 분야에서 업계를 선도하는 최대급 1,200리터의 대형 빌드 볼륨을 제공합니다.
840 × 840mm의 XY 빌드 플랫폼과 1,700mm에 달하는 Z축 높이를 갖춰, 초대형 부품 제작까지 안정적으로 대응합니다.
이처럼 인상적인 Z 높이는 항공우주, 항공, 석유·가스 산업과 같은 대규모 산업 분야에서 새로운 활용 가능성을 열어줍니다.
최대 10개의 고성능 파이버 레이저와 고속 갈보(galvo) 시스템을 탑재하여 높은 생산성을 달성할 수 있습니다.
FS812M 플랫폼은 제조의 한계를 넘어, 고품질 부품 생산을 가능하게 하는 다양한 혁신 설계를 적용했습니다.
향상된 wind-wall 구조를 기반으로 한 최신 다층 가스 플로우 시스템은 대형 빌드 챔버 전역에서 실시간으로 입자 제거를 수행합니다.
또한 FS812M의 정밀한 챔버 설계는 산소 함량을 극단적으로 낮추고, 빌드 과정에서 불활성 가스 소비를 줄여 안정적인 공정 환경을 제공합니다. 이를 통해 부품 품질의 일관성을 유지하면서 운영 비용까지 절감할 수 있습니다.
강력한 영구 필터 시스템은 장시간 빌드에서도 중단 없는 안정적인 운전을 가능하게 하여, 극한의 생산 환경에서도 높은 신뢰성을 보장합니다.
FS812M 빌드 챔버는 전면과 후면에 모두 도어를 적용하여 조작 및 유지보수 접근성을 크게 향상시켰습니다.
이를 통해 장비 운영과 점검 과정이 보다 간편하고 효율적으로 이루어집니다.
빌드가 완료된 이후에는 부품 실린더가 통합 컨베이어 시스템을 통해 파우더 분리 스테이션과 부품 추출 스테이션으로 이동됩니다.
파우더 분리 스테이션은 완전 밀폐 구조로 설계되어 있으며, 글러브 박스를 통해 4면 모두에서 접근이 가능해 여러 작업자가 안전한 불활성 분위기 내에서 동시에 파우더 제거 및 세부 클리닝 작업을 수행할 수 있습니다.
이러한 설계를 통해 작업 효율성과 안전성을 동시에 확보한 운영 환경을 제공합니다.

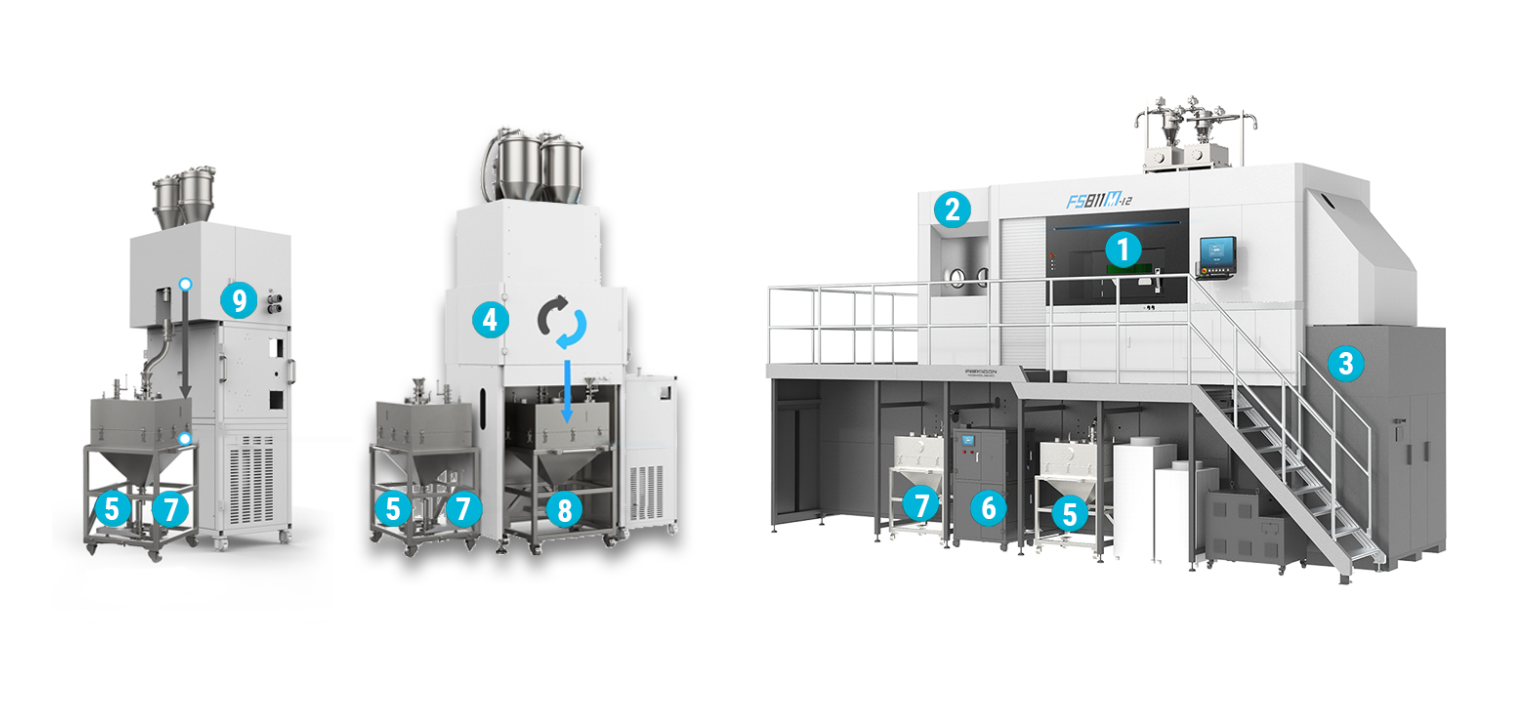

FS1521M 시스템을 만나보세요
1- Build Station(빌드 스테이션)
빌드 스테이션은 소결(sintering) 공정이 실제로 수행되는 핵심 구간입니다. Farsoon의 BuildStar™ 운영 소프트웨어에 빌드 패킷 파일을 로드하면, 이후 빌드 공정이 자동으로 시작됩니다.
또한 빌드 챔버는 전면과 후면에 접근 도어를 갖추고 있어, 작업과 유지보수가 보다 용이하도록 설계되어 있습니다.
4- Sieving Station(체질 스테이션)
체질 스테이션은 진동 스크린(vibration screen)을 적용하여, 오버플로우 및 회수 파우더 호퍼에서 재사용 금속 분말을 효율적으로 선별하는 장비입니다. 이 과정에서 큰 입자를 효과적으로 제거합니다. 정제된 금속 분말은 리프레시드 파우더 호퍼에 수집되며, 이후 다시 파우더 공급에 재사용할 수 있어 재료 활용 효율성과 공정 경제성을 동시에 향상시킵니다.
7- Overflow Hopper of Breakout Station
(브레이크아웃 스테이션 오버플로우 호퍼)
2- Breakout Station(브레이크아웃 스테이션)
빌드 카트리지는 내부 컨베이어 시스템을 통해 브레이크아웃 스테이션으로 이동됩니다. 브레이크아웃 스테이션은 완전 밀폐형 구조로 설계되어 있으며, 스테이션의 3면에 글러브 박스가 적용되어 최대 6명의 작업자가 동시에 접근할 수 있으면서도 청정한 작업 환경을 유지할 수 있습니다. 또한 편리하게 배치된 에어건과 진공 호스 시스템을 통해, 파우더를 부드럽게 제거하고 정밀한 세정 작업까지 수행할 수 있어 작업 효율성과 품질 관리 수준을 동시에 향상시킵니다.
5- Overflow Powder Hopper(오버플로우 파우더 호퍼)
8- Refreshed Powder Hopper
(리프레시드 파우더 호퍼)
3- Filtration System(필터링 시스템)
FS811M의 통합 필터 모듈은 2차 순환 시스템(secondary circulating system)과 듀얼 스테이션 필터 구조를 적용하여 설계되었습니다. 이 구조는 필터 교체 작업 중에도 빌드 공정이 중단되지 않도록 지원하여, 생산 연속성을 유지할 수 있습니다. 즉, 유지보수 작업과 생산 작업을 동시에 효율적으로 운영할 수 있는 안정적인 시스템입니다.
6- Powder Conveying Unit(파우더 이송 유닛)
9- Powder Recircling Unit
(파우더 재순환 유닛)
FS812M 기술 사양
| Technical Data | FS812M-U |
| External Dimensions （L×W×H） | 6680×4110×6500 mm |
| Build Cylinder Size1（L×W×H） | 840×840×1700mm (Height incl. build plate) |
| Net Weight | Approx. 23000 KG |
| Laser Type | Fiber Laser, 8×500W or 10×500W, Fiber Laser, 10×1000W (Beam Shaping) |
| Scanner | F theta lenses |
| Scanning Speed | Max. 10 m/s |
