The Largest Plastic Laser Powder Bed Fusion System
연속 생산이 가능한 대형 플라스틱 LPBF 시스템

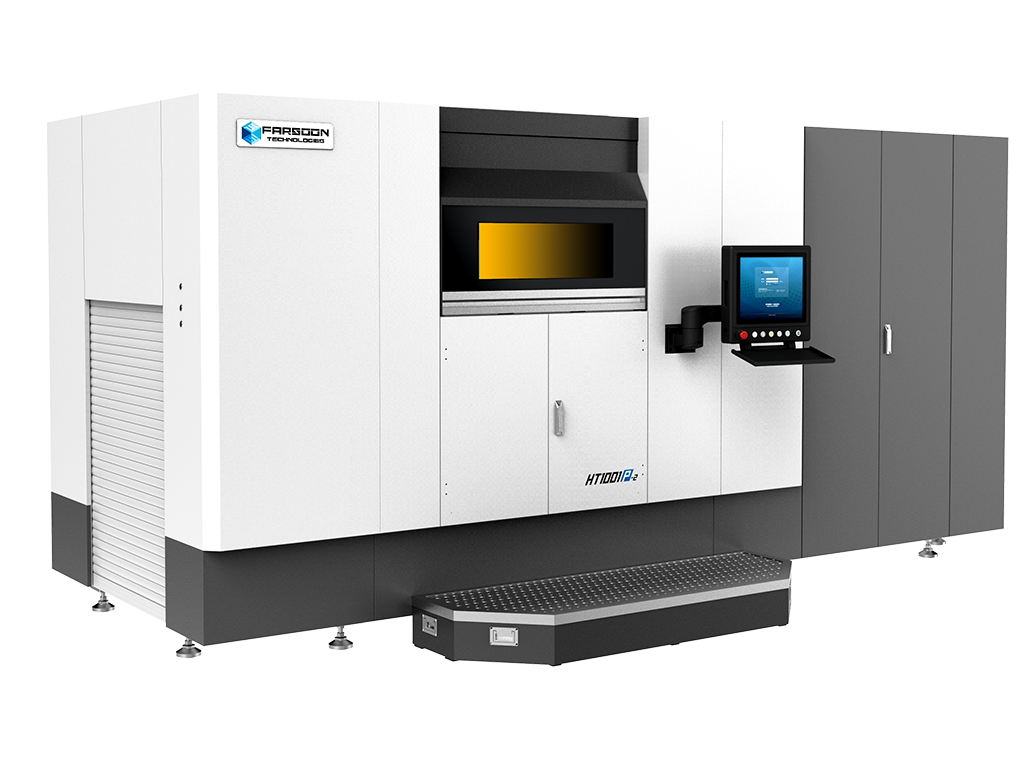

Farsoon HT1001P-2
The Largest Plastic Laser Powder Bed Fusion System
연속 생산이 가능한 대형 플라스틱 LPBF 시스템
Farsoon HT1001P-2

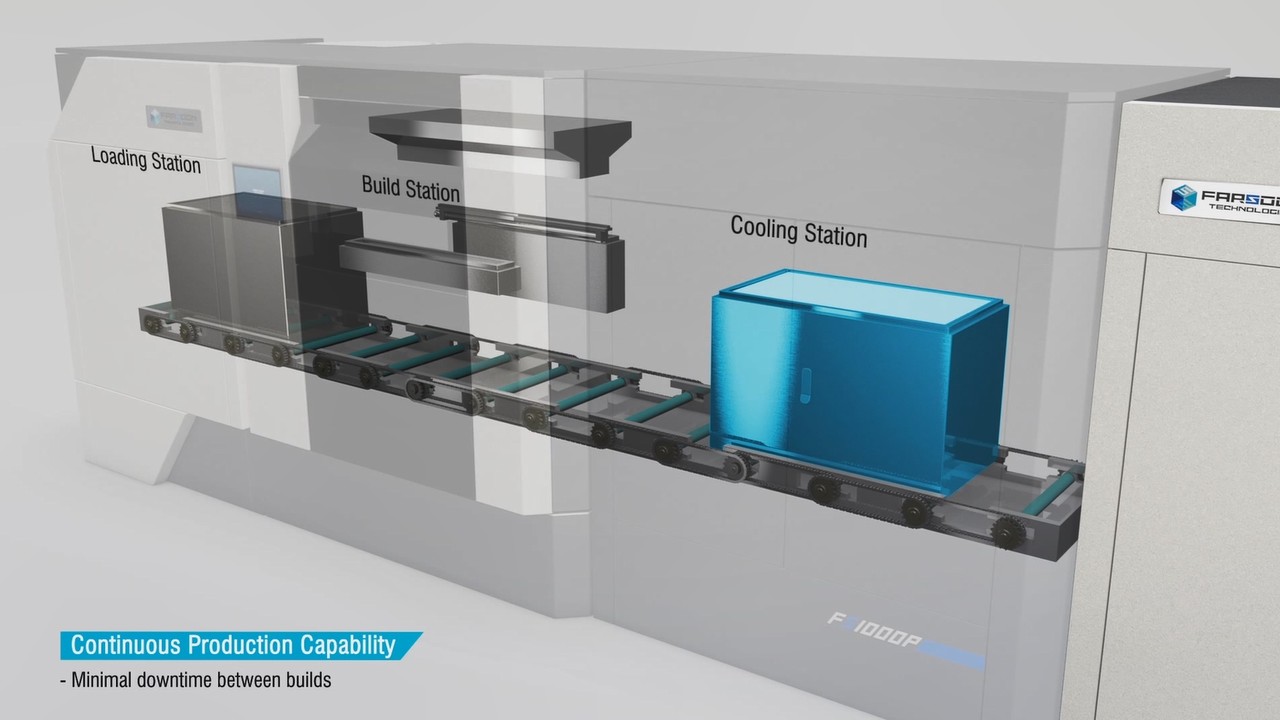

Designed for Production
연속 배치 생산 기능을 갖춘 HT1001P-2 CAMS 시스템은
빌드 간 다운타임이 거의 없는 집약적인 제조 주기를 가능하게 합니다.
또한, 고효율 탑피드 시스템과 완전 디지털 멀티 레이저 스캐닝 기능을
통해 시스템 처리량이 향상됩니다.
Enhanced Capabilities

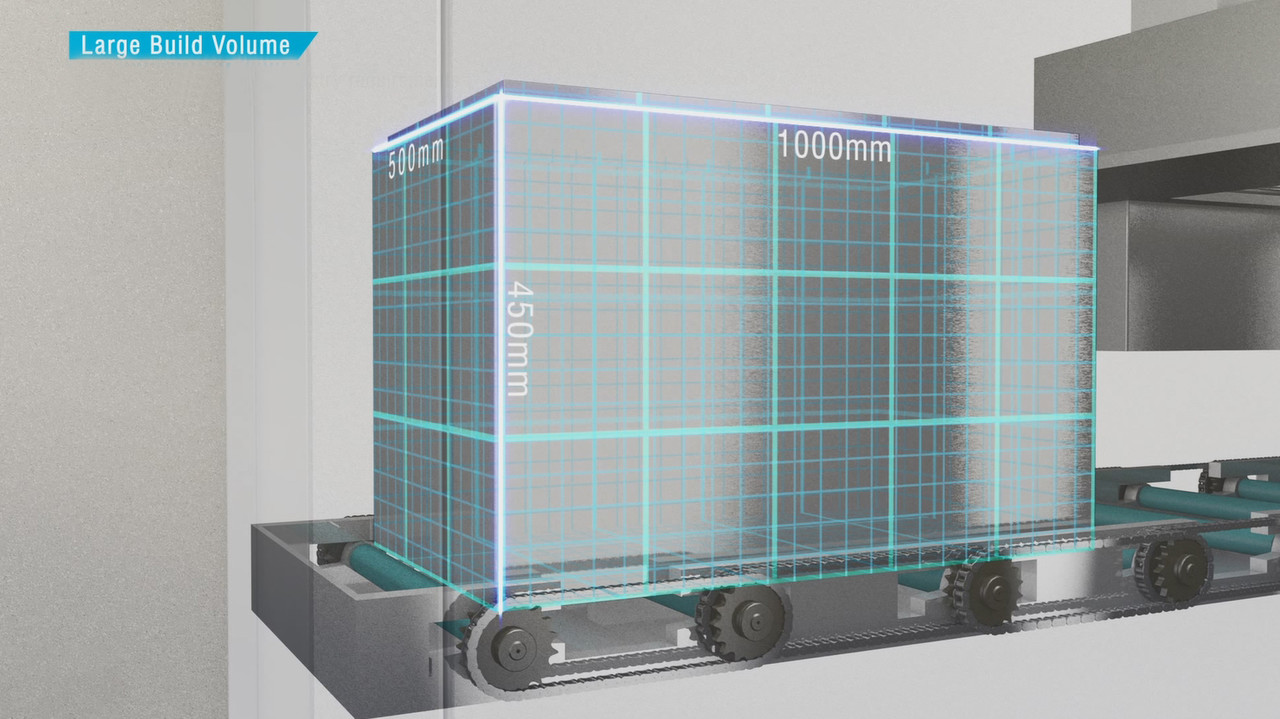

1000x500x450mm의 대형 빌드 실린더를 장착하여 접합이나 접착 없이도
수많은 소형 부품이나 대형 부품을 탁월한 성능으로 생산할 수 있습니다.
또한, 최대 220도의 빌드 챔버 온도를 지원하여 PA6, PA12와 같은
고성능 소재를 가공할 수 있습니다.

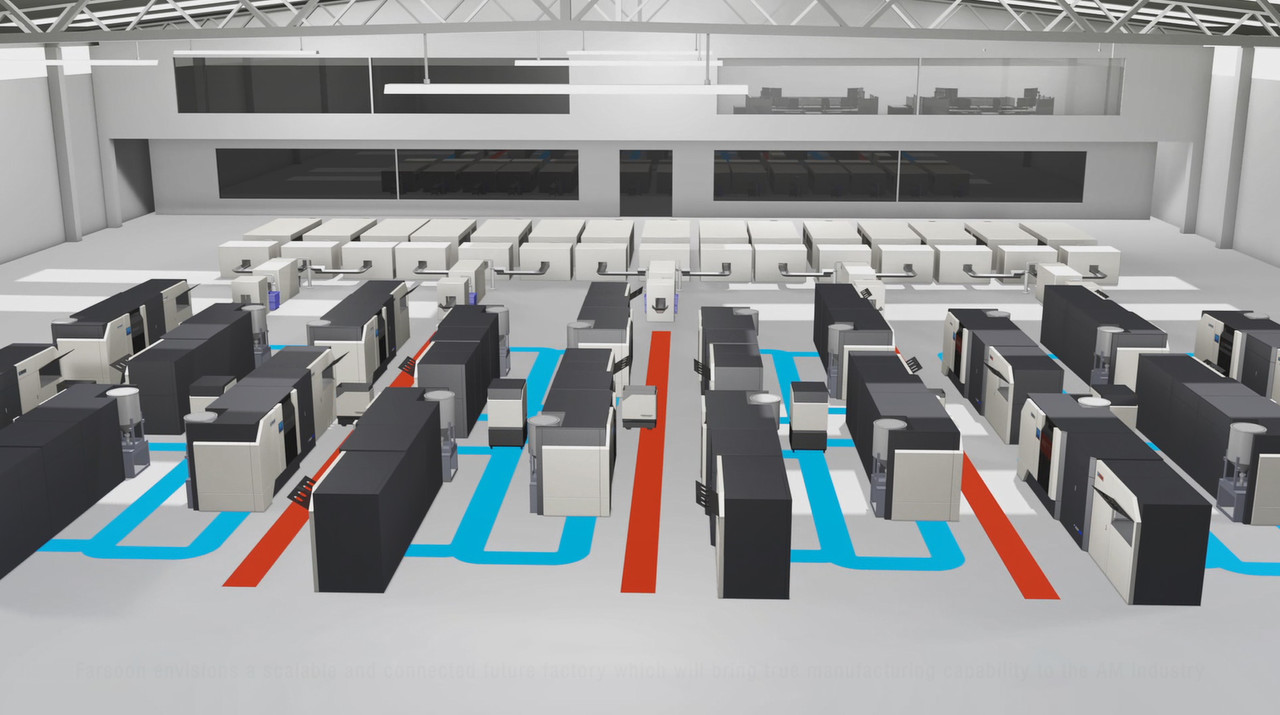

Open & Modular
모든 Farsoon 시스템과 마찬가지로 개방형 파라미터와
개방형 재료 모델을 가지고 있습니다. 또한, HT1001P-2의
모듈형 설계는 기존 생산 라인에 통합할 뿐만 아니라 사전 및
사후 처리를 위해 향후 스테이션을 추가할 수 있습니다.
Powder Management
HT1001P-2는 자동화가 향상되고 작업자와 파우더 공급 간의
상호작용이 거의 필요없는 폐쇄 루프 파우더 시스템을 갖추었습니다.

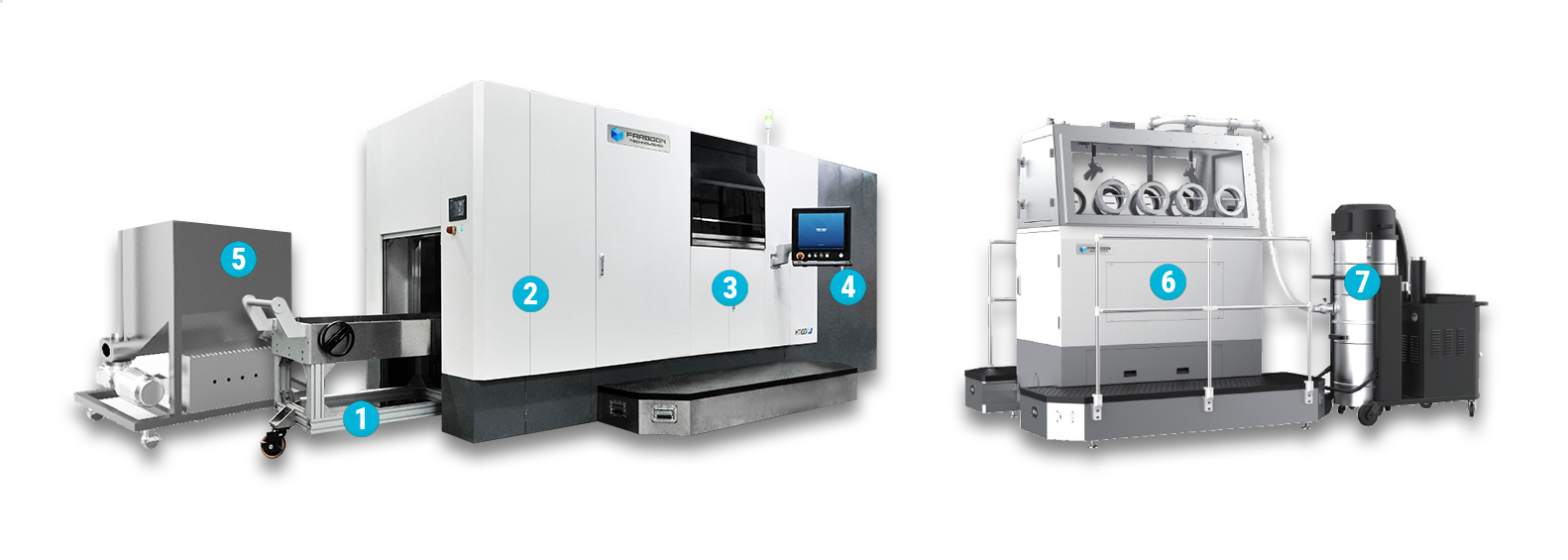

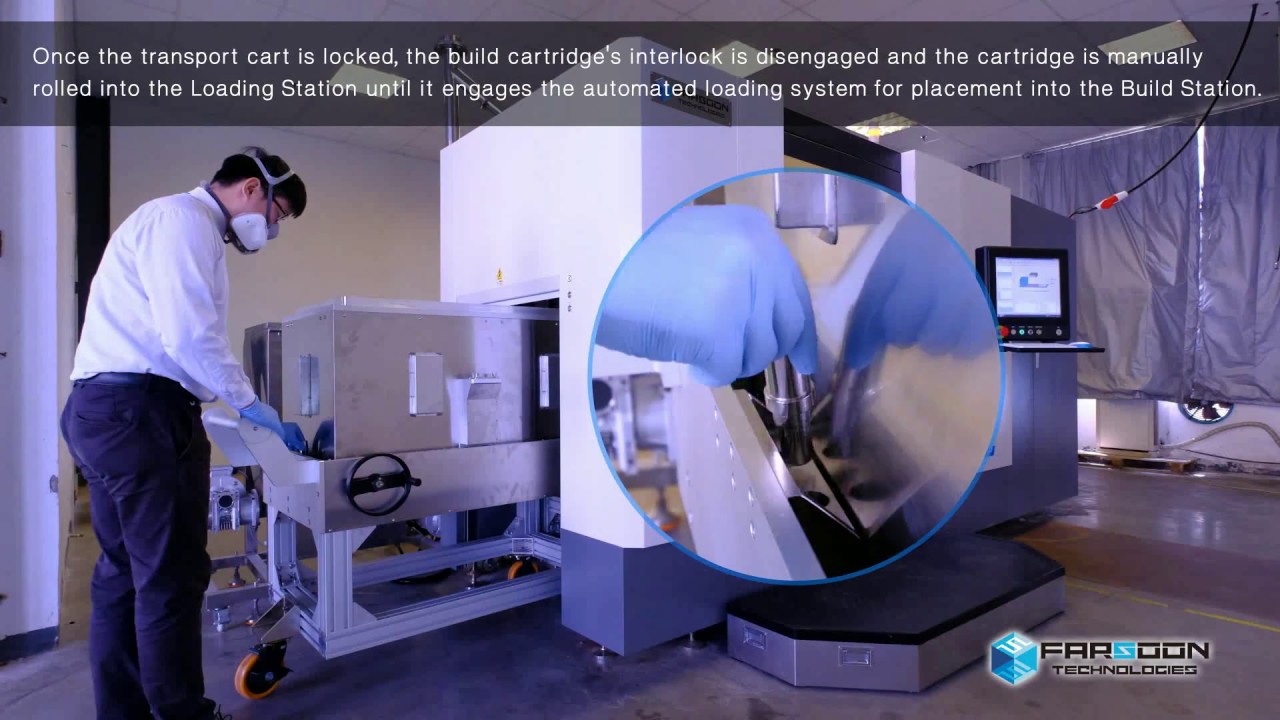

1-Cartridge Transportation Cart
카트리지 운송 카트는 HT1001P-2 시스템에서 빌드 카트리지를 적재 및 추출하는 데 사용됩니다. 이 카트는 로딩 스테이션 또는 냉각 스테이션에 자석으로 고정할 수 있어, 빌드 카트리지 이동 중 불필요한 흔들림이나 이동을 방지합니다.
4-Cooling Station
빌드가 완료되면, 빌드 카트리지는 냉각 스테이션으로 이동되어 불활성 분위기(inert atmosphere) 하에서 냉각됩니다. 이는 산화 방지 및 파트의 안정성을 확보하기 위한 과정입니다. 편리한 위치에 설치된 컨트롤 패널을 통해 사용자는 냉각 환경을 원하는 조건으로 설정할 수 있으며, 동시에 컨베이어의 이동도 제어할 수 있습니다.
7-Vacuum Cleaner
브레이크아웃 스테이션에는 진공 호스가 탑재되어 있어 사용자가 잔여 파우더를 부드럽게 제거할 수 있습니다. 회수된 파우더는 재활용하거나 폐기 처리할 수 있어 효율적인 파우더 관리가 가능합니다.
2-Loading Station
HT1001P-2 시스템의 로딩 스테이션 모듈은 전체 시스템의 좌측에 위치해 있습니다. 빌드 카트리지는 전동 도어를 통해 반자동 컨베이어로 지정된 위치에 적재되며, 이후 사용자는 필요에 따라 로딩 스테이션에서 빌드 카트리지를 예열 온도에 맞게 사전 가열을 시작할 수 있습니다.

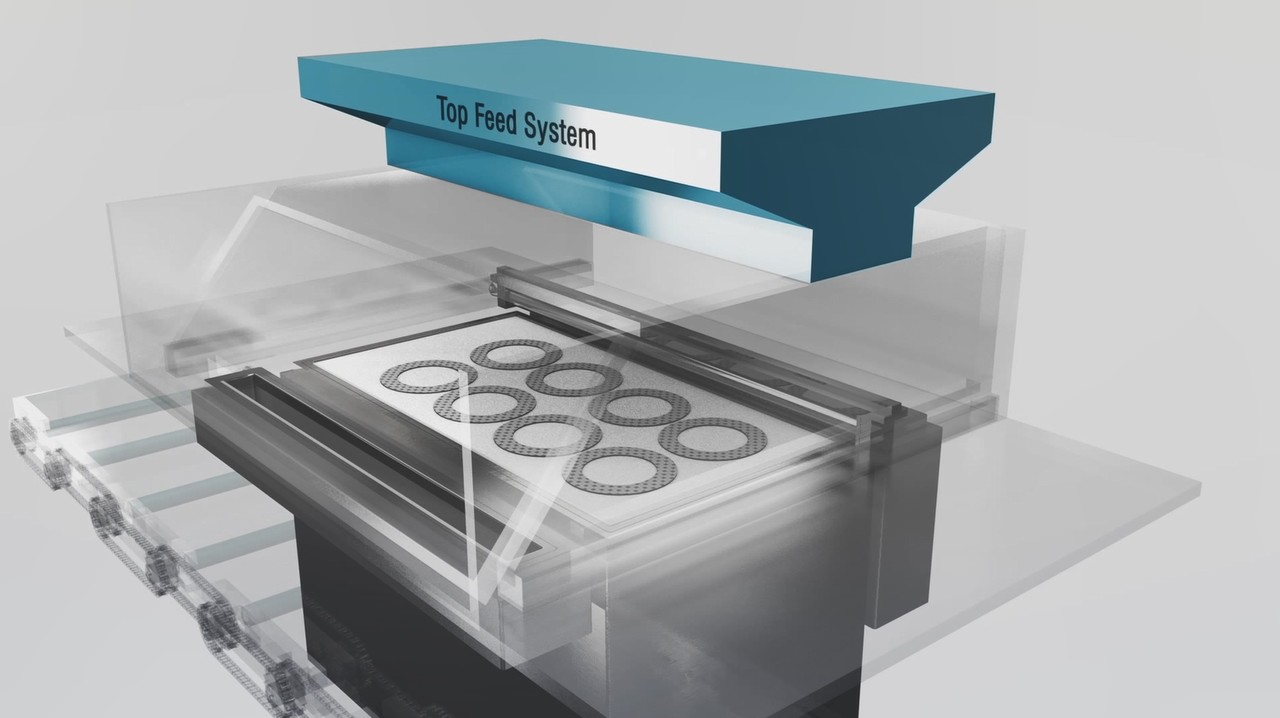

5-Powder Delivery System
파우더는 고효율 상단 공급 방식 및 롤러 기반의 리코팅 시스템을 통해 도포되며, 부품은 완전 디지털 기반의 멀티 레이저 / 멀티 스캐닝 시스템을 통해 융합됩니다. 이 시스템은 매우 높은 생산성을 제공합니다.
3-Build Station
빌드 스테이션 모듈은 소결(sintering) 공정이 이루어지는 장소입니다. 빌드 카트리지가 제자리에 위치하면, Farsoon의 BuildStar™ 운영 소프트웨어에 빌드 패킷 파일이 로드되며, 이후 본격적인 빌드 공정이 시작됩니다.
6-Breakout Station
빌드 카트리지는 컨베이어 시스템을 통해 브레이크아웃 스테이션으로 이동됩니다. 브레이크아웃 스테이션은 완전히 밀폐된 구조로, 전면과 후면에 장착된 다수의 글로브 박스를 통해 여러 작업자가 동시에 접근할 수 있어 작업 효율을 높이면서도 청결한 작업 환경을 유지할 수 있습니다. 내장된 에어건을 통해 파우더를 부드럽게 제거하고 정밀한 클리닝 작업을 수행할 수 있습니다.
Farsoon HT1001P-2 Technical Data
HT1001P-2 | |
| 장비 사이즈 | 4290×2375×2185 mm (Full module) 2740×2375×2185 mm (Build Station only) |
| 빌드 실린더 사이즈 | 1000×500×450 mm |
| 중량 | Approx. 5000 KG (Full module) / 3500KG (Build Station only) |
| 레이저 타입 | Dual CO2 laser, 2×100W |
스캐닝 시스템 | High-precision three-axis digital galvo system |
| 레이어 적층 두께 | 0.06 ~ 0.3 mm |
| 시간 당 출력부피 | Up to 15 L/h |
| 최대 빌드 챔버 온도 | 220℃ |
| 열 영역 제어 | 다중 히팅 영역 & 지능형 온도 제어 시스템 |
| 온도 제어 | 실시간 빌드 표면 온도 모니터링 & 최적화 |
| 운영 시스템 | 64 bit Windows 10 |
| UI 모드 | 전문가 모드 & 제작 모드 |
| 소프트웨어 | BuildStar®, MakeStar® |
| 데이터 파일 형식 | STL |
| 주요 소프트웨어 특징 | 개방형 장비 필수 파라메터값, 실시간 빌드 파라메터값 수정, 3차원 시각화, 진단 기능 |
| 불활성 가스 보호 | 질소 (Nitrogen) |
| 전력 | EUR/China : 380-400V, 50/60Hz, three-phase US: 변압기 포함 |
| 장비 주변 온도 | 22-28℃ |
| 재료 | FS3300PA, FS3401GB, FS4100PA, FS3150CF, FS3250MF, WANFAB-PU95AB, Ultrasint® TPU 88A black, FS1092A-TPU*, FS1088A-TPU*, Ultrasint® PP GB X01, more materials to come |
