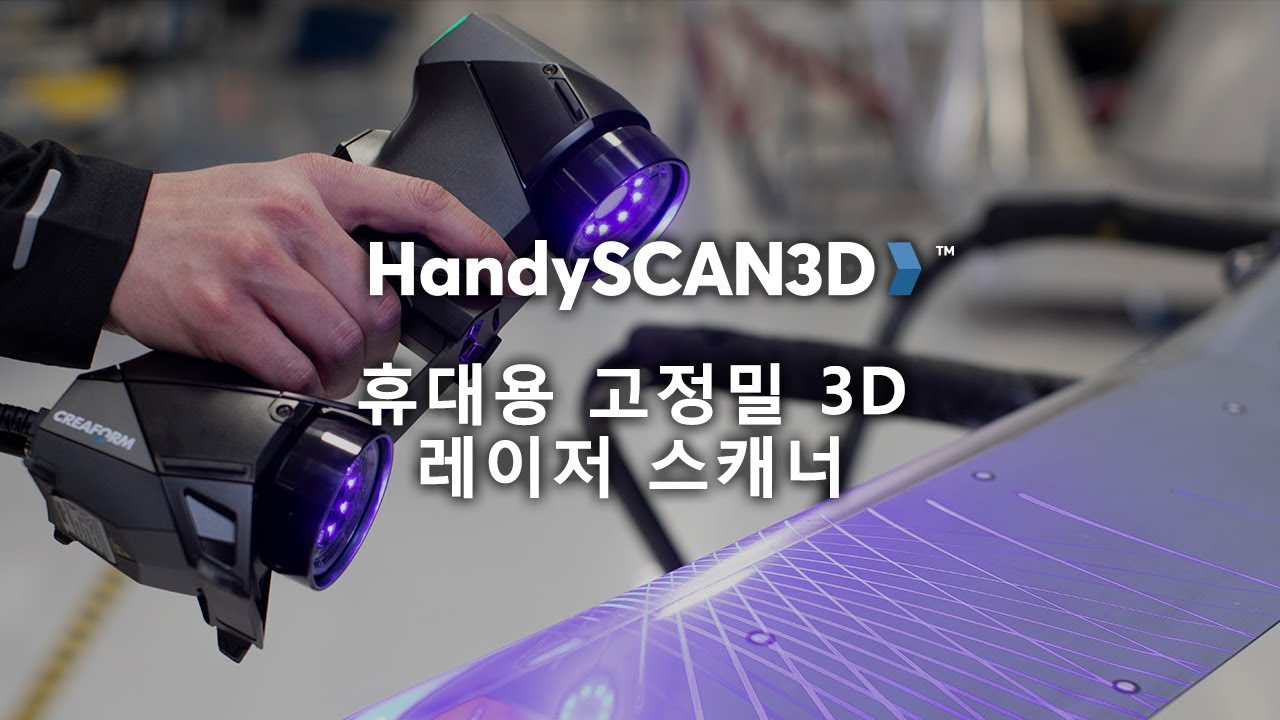

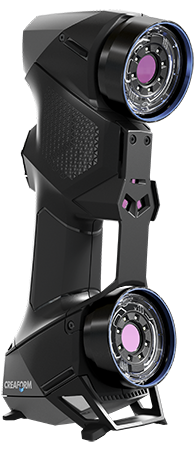

고성능 및 휴대성을 가지면서 최고의 정확도를 구현하는 HandySCAN 3D는 산업용 고정밀 휴대용 3D 스캐너 입니다.

HandySCAN3D 스캐너는 Creaform의 주력 상품인 계측학 수준의 스캐너 제품으로 실제 물체의 3D 측정값을 수집하는

가장 효과적이고 믿을 수 있는 방법을 고려하여 제품 개발 및 엔지니어링 전문가가 필요로 하는 요건을 충족하도록 최적화되어 있습니다.

또한, 인체 공학적 디자인을 통해 사용 편의성을 유지하며 고해상도의 정확한 3D 스캔 정보를 더욱 신속하게 전송합니다.

업계 출시 제품 중 가장 빠른 3D 스캐너 : 25배 속도 향상

모든 레이저 스캐너 중 가장 빠른 측정 속도 : 1,300,000측정/초

자동 메쉬 출력 : 정보 수집 완료 후 즉시 사용 가능한 파일 생성

스캔 파일을 별도 처리없이 바로 소프트웨어로 활용 가능

실시간 시각화 : 진행 중 작업 및 수행 작업 화면 확인

직접 메쉬 출력 : 복잡한 정렬 또는 지점 클라우드 처리 불필요

빠른 셋업 : 2분 이내 작동 가능

부품 크기, 복잡성, 소재 또는 색상 제한 없이 3D스캐닝 가능

플래그 앤 플레이

간결한 인터페이스와 실시간 스캐닝 디스플레이

복잡하고 세밀한 표면

모든 형태, 다양한 크기의 제품 측정을 위한 하나의 장비

구분	HandySCAN 307™	HandySCAN BLACK™	HandySCAN BLACK™ Ι Elite
ACCURACY⑴	Up to 0.040 mm	0.035 mm	0.025 mm
VOLUMETRIC ACCURACY⑵ (based on part size)	0.020 mm + 0.100 mm/m	0.020 mm + 0.060 mm/m	0.020 mm + 0.040 mm/m
VOLUMETRIC ACCURACY WITH MaxSHOT Next™ Ι Elite⑶	0.020 mm + 0.015 mm/m
MEASUREMENT RESOLUTION	0.100 mm	0.025 mm
MESH RESOLUTION	0.200 mm	0.100 mm
MEASUREMENT RATE	480,000 measurements/s	800,000 measurements/s	1,300,000 measurements/s
LIGHT SOURCE	7 red laser crosses	7 blue laser crosses	11 blue laser crosses (+ 1 extra line)
LASER CLASS	2M (eye safe)
SCANNING AREA	275 x 250 mm	310 x 350 mm
STAND-OFF DISTANCE	300 mm
DEPTH OF FIELD	250 mm
PART SIZE RANGE (recommended)	0.1–4 m	0.05–4 m
SOFTWARE	VXelements
OUTPUT FORMATS	.dae, .fbx, .ma, .obj, .ply, .stl, .txt, .wrl, .x3d, .x3dz, .zpr, .3mf
COMPATIBLE SOFTWARE	3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Dassault (CATIA V5 and SOLIDWORKS), PTC (Creo), Siemens (NX and Solid Edge), Autodesk (Inventor, Alias, 3ds Max, Maya, Softimage)
WEIGHT	0.85 kg	0.94 kg
DIMENSIONS (LxWxH)	77 x 122 x 294 mm	79 x 142 x 288 mm
CONNECTION STANDARD	1 x USB 3.0
OPERATING TEMPERATURE RANGE	5-40℃
OPERATING HUMIDITY RANGE (non-condensing)	10-90%
CERTIFICATIONS	EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
PATENTS	CA 2,600,926, CN 200680014069.3, US 7,912,673, CA 2,656,163, EP (FR, UK, DE) 1,877,726, AU 2006222458, US 8,032,327, JP 4,871,352, US 8,140,295, EP (FR, UK, DE) 2,278,271, EP (FR, UK, DE) 2,230,482, IN 266,573, US 7,487,063, CA 2,529,044, EP (FR, UK, DE) 3,102,908, US 15/114,563, CN 201580007340X

⑴ HandySCAN BLACK 및 HandySCAN BLACK Ι Elite (ISO 17025 인증) : VDI/VDE 2634 part 3 표준을 기반으로 합니다. 프로빙 오류 성능은 추적 가능한 구 원단에 대한 직경 측정으로 평가됩니다. HandySCAN 307: 보정된 구형 아티팩트에서의 직경 측정에 대한 일반적인 값입니다.

⑵ HandySCAN BLACK 및 HandySCAN BLACK Ι Elite (ISO 17025 인증) : VDI/VDE 2634 part 3 표준을 기반으로 합니다. 공간 간격 오류는 작업 볼륨 내의 서로 다른 위치와 방향에서 측정하여 추적 가능한 길이 아티팩트로 평가됩니다. HandySCAN 307: 보정된 길이 아티팩트에서 구의 간격 측정을 위한 값입니다.

⑶ MaxSHOT 3D 사용 시 시스템의 체적 정확도는 선택한 시스템 및 모델의 기본 체적 정확도보다 클 수 없습니다.
