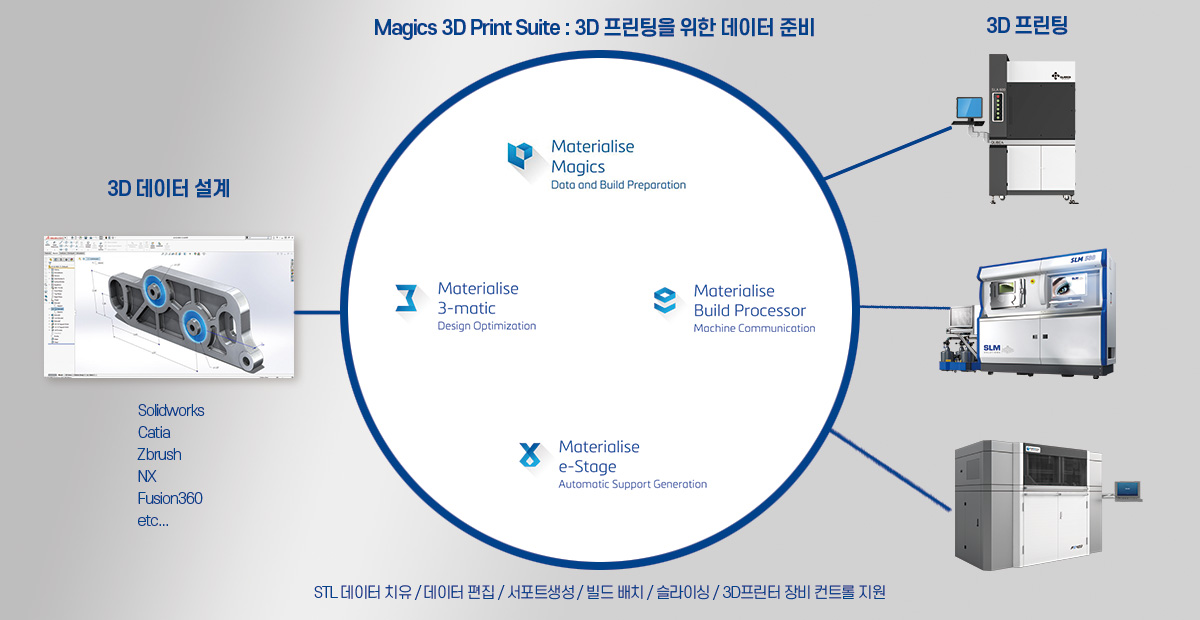

Magics 3D Print Suite

Materialise Magics S/W

3D프린팅을 위한

완벽한 소프트웨어 솔루션

Materialise Magics S/W는 3D프린팅을 위한 데이터 준비에 활용되는 가장 진보된 S/W입니다.

SLA, SLS, SLM 등 다양한 방식의 3D프린터와 완벽 호환되어 데이터 픽싱, 서포트 생성 혹은 빌드 배치를 돕습니다.

3D프린팅 업계에서 가장 진보된 소프트웨어인 Materialise Magics S/W를 만나보세요.

스트럭처 모듈

파트의 솔리드 코어를 경량 구조로 대체하면 구조적 무결성을 유지하면서 재료 비용, 파트 무게, 프린팅 시간을 줄일 수 있습니다. 생성된 메시의 치수와 두께는

기본 구조에 따라 달라집니다. 이 모듈은 경량 구조를 빠르게 생성하여 파트 부피를 줄여 열 관련 위험을 최소화하고 파트 품질을 개선합니다. 또한 사용자는 기존 구조의 방대한 라이브러리에서 선택하거나 자체 구조를 사용할 수 있습니다.

Slice-Based 스트럭처 모듈

슬라이스 기반 기술 덕분에 빌드 준비 과정에서 경량 구조를 생성하여 메시 생성을 피할 수 있습니다. 구조물들은 Materialise 빌드 프로세서를 사용하여 빌드 작업 중에 파트를 슬라이싱할 때 생성됩니다. 슬라이스 기반 기술은 내부 구조가 포함된 대용량 디자인 파일을 보다 쉽게 관리할 수 있도록 도와주며, 대표 모델만 렌더링하고 실제 파일은 메시 레벨에서 편집할 수 있습니다. 파일 크기가 크게 줄어들어 대용량 데이터 스토리지의 필요성이 줄어드는 동시에 더 쉽고 빠르게 작업할 수

있습니다.

서포트 생성(SG) 모듈

SG(서포트 생성) 모듈은 SLA 장비를 위한 광범위한 툴박스를 제공합니다. 사용자 지정 가능한 non-solid 서포트 구조가 자동으로 파트를 보강하여 실패율과

폐기율을 줄이는 동시에 표면과 파트 품질을 최적화합니다.

사용자 지정 서포트 프로파일을 사용하면 설정을 조정하여 우수한 파트 품질을 보장하고 후처리 시간과 재료 소비를 줄일 수 있습니다.

(예시 : 레진 제거에 도움이 되는 홀 생성, 후처리 시간을 최소화하는 파트의 접촉면 최소화)

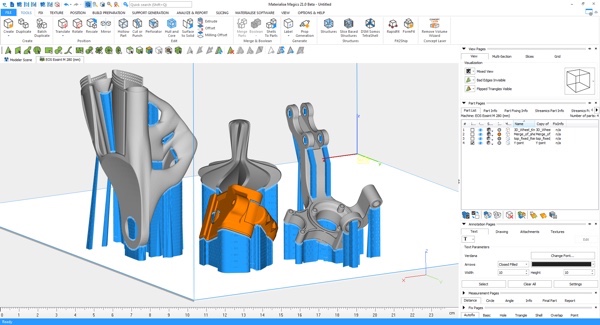

금속 서포트 생성(SG+) 모듈

금속 서포트 생성(SG+) 모듈은 장비의 생산성을 극대화할 수 있는 광범위한 툴박스를 제공합니다. 맞춤형 non-solid 및 solid 구조의 조합을 통해 서포트와

열 전달을 최적화하여 부러짐이나 뒤틀림을 방지할 수 있습니다. 이를 통해 제작 실패율을 최소화하고 우수한 파트 품질을 보장합니다. 서포트 사이에 홀을

생성하여 파우더 회수율도 향상됩니다.

기능 :

모든 서포트 파라미터를 사용자가 완벽하게 정의할 수 있으며, 선호하는 설정은
프로파일로 저장할 수 있습니다.

논솔리드 서포트는 여러 형상과 파트를 지원합니다.

콘 및 트리와 같은 솔리드 서포트는 열전달 기능을 지원합니다.

미리보기가 가능한 사용자 인터페이스로 서포트 각도 조정 및 크기 조정 기능을
사용할 수 있습니다.

'서포트 이동' 기능을 사용하면, 기존파트를 기반으로 유사한 형상의 다른 파트를
자동으로 배치하고 서포트를 생성할 수 있습니다.

호환 가능한 3D프린터 장비 : 금속 3D프린팅(PBF 및 DMLS)

기능 :

래프트 : 래프트는 파우더 증착 중에 파우더의 퍼짐으로 인한 파트의 변형을 방지하기 위해 사용됩니다. 래프트는 파우더 베드의 파트를 고정시켜 파트의 품질을 향상시킵니다.

안정화 벽 : 이 벽은 FDM 및 HSE와 같은 노즐 구동 방식을 목표로 하는 새로운 종류의 서포트입니다. 길고 얇은 파트의 경우, 이를 통해 노즐의 움직임으로 인한 진동의 영향을 줄일 수 있으므로 파트의 품질이 향상됩니다.

호환 가능한 3D프린터 장비 : FDM 및 FFF, Binder jetting(metal & sand)

e-Stage for metal 모듈

e-Stage for Metal 모듈은 금속 파트에 대한 서포트 생성 프로세스를 자동화합니다. 서포트의 파라미터는 사용하는 재료에 맞게 사용자가 완전히 정의할 수

있습니다. 설정이 완료되면 단 한 번의 클릭으로 서포트 생성이 가능합니다.자동화를 통해 시간(데이터 준비 및 서포트 제거)과 비용 (더 나은 서포트로 인해

스크랩 파트 최소화)을 모두 줄일 수 있습니다. 또한 e-Stage 서포트 스트럭처의 설계는 100%에 가까운 파우더 제거가 가능하여, 최적의 파우더 사용 및

재사용을 통해 비용을 절감합니다.

네스터 모듈

네스터 모듈을 사용하면 3D모델의 네스팅을 제어할 수 있습니다. 네스터 모듈은 똑똑하고 빠른 3D 네스터일 뿐만 아니라, 작은 파트를 보호하고 빌드 불가 영역을 표시하며, 여러 장비에서 프린팅이 가능한 고급 옵션도 제공합니다. 사용자는 Materialise 소프트웨어의 강력하고 정확하며 보다 빠른 멀티코어 네스팅 알고리즘을 통해 모든 상황에 맞게 파라미터를 설정해 조정할 수 있습니다. 슬라이스 볼륨 최적화는 각 레이어에 프린팅 된 외면의 변화를 줄여, 온도의 변동성을 감소하고,

수축을 방지함으로써 파트의 품질을 향상 시킵니다. 네스팅 밀도를 높여 하나의 빌드에 더 많은 파트를 포함시켜 시간을 절약할 수 있습니다.

시뮬레이션 모듈

시뮬레이션 모듈은 프린팅하기 전에 PBF 빌드의 잠재적인 프린팅 위험 및 프린팅이 될 때 파트의 형태를 예측할 수 있는 툴입니다. 또한, 이는 사용자가 이 전의 빌드 실패를 이해할 수 있도록 도와줍니다. Mechanical 및 Thermal 시뮬레이션은 프린팅 중 파트 상태 (변형, 수축선, 리코터 충돌, 과열 등)을 해석 하는 데 도움이 됩니다. 시뮬레이션은 전문지식 없이 누구나 손쉽게 사용하실 수 있는 툴입니다. 혼자서 빌드를 준비 및 시뮬레이션 모두 실행할 수 있습니다. 이는 시간을 절약하고 비용을 절감합니다. 시뮬레이션 결과는 설계 및 서포트를 개선하는 데 도움이 됩니다. 따라서 사용자는 올바른 프린팅을 통해 시장 출시일을 단축할 수 있습니다.

슬라이스 모듈

슬라이스 모듈을 사용하면 부분 또는 전체 플랫폼을 메쉬 형식 대신 슬라이스로 내보낼 수 있습니다. 사용자는 Magics에서 슬라이스를 생성할 수 있으며,

3D프린팅 장비에 즉시 전송할 수 있습니다. 이는 CLI, SLC, SLL 및 F&S 포맷을 포함합니다. 이를 통해 사용자는 작업 파일 생성을 단순화하고 시간을 절약할 수

있습니다. 또한, 여러 프로그램의 사용의 필요성을 없애 시간과 비용적으로 유리합니다.

빌드 프로세서 모듈

3D프린팅 전에 툴패스 계산을 수행하는 강력한 엔진, 즉 파트 데이터를 3D 프린터에 명확하게 전달하는 소프트웨어가 필요합니다. Materialise는 주요 장비

OEM과 협력하여 소프트웨어와 하드웨어를 원활하게 연결하는 빌드 프로세서를 개발하여 장비 소유자가 각 3D 프린터를 최대한 활용할 수 있도록 지원합니다.

빌드 프로세서를 통해 프린팅 프로세스를 간소화하고 생산성을 향상하세요.

3D files Import	Import	Texture Support	Color Support	Export
AMF	●			●
DAE	●	●	●
DXF	●			●
FBX	●	●	●
OBJ	●	●	●	●
3D PDF		●	●	●
PLY, ZCP	●		●	●
SKETCHUP	●	●	●
STL	●		●	●
VRML	●	●	●	●
X3D	●	●	●	●
ZPR	●	●	●	●
3DM (RHINO)	●	●	●
3DS, PRJ	●	●	●
3MF	●	●	●	●

CAD files Import	Import	Color Support
CATIA4	●	●
CATIA5	●	●
CATIA6	●	●
IGES	●	●
NX (UNIGRAPHICS)	●	●
PARASOLID	●	●
PRO/ENGINEER	●	●
SAT	●	●
SOLIDWORKS	●	●
STEP	●	●
INVENTOR	●	●
JT	●	●
VDA	●

Software(OS) 최소 요구 사항

최신 버전의 Magics S/W:

is only supported on Windows 64-bit:
- Windows 10
- Windows 8/ 8.1
is recommended on:
- Windows Professional edition
- Windows Enterprise edition
is not supported on Windows versions before Windows 7:
- Windows 98
- Windows 2000
- Windows XP
- Windows Vista
- Windows Server Editions
- Virtualization systems such as VMWare
- Windows 7

Magics does not run natively on Mac OS X, Linux, or any other operating system not listed above.

.NET 4.5 or later or a working internet connection during the installation is required.
