퓨전테크놀로지 (FusionTechnology)

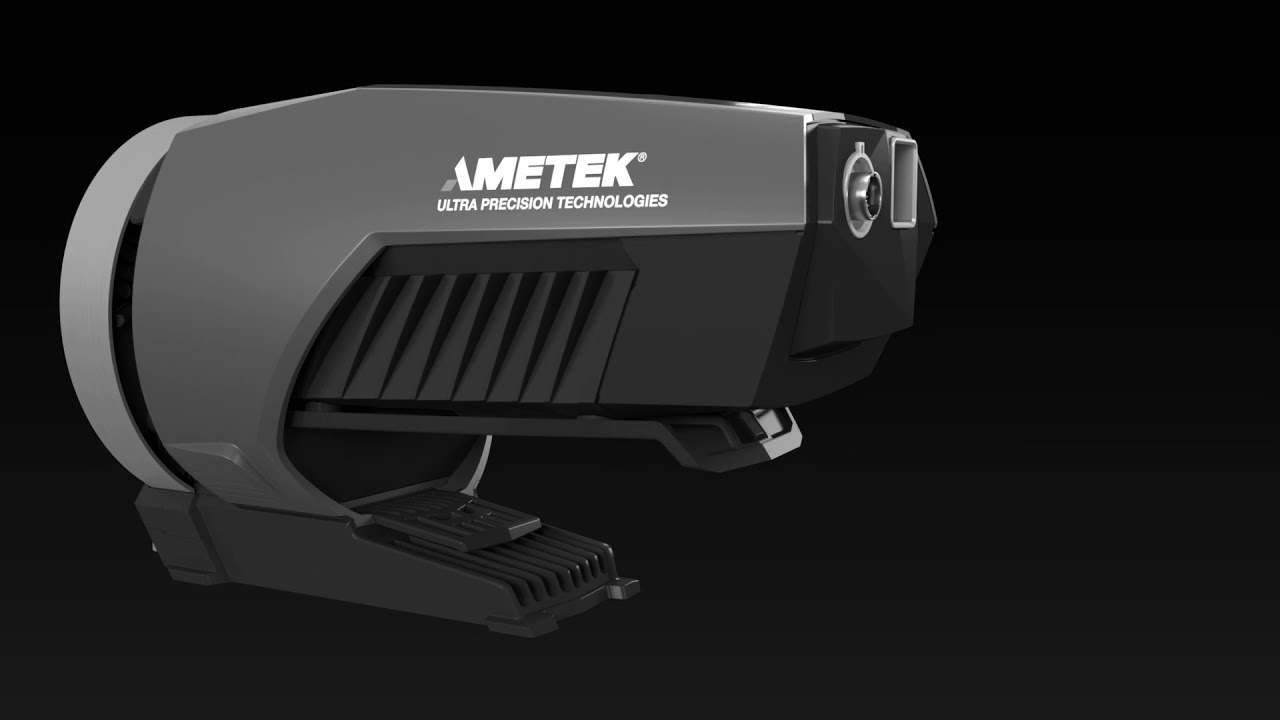

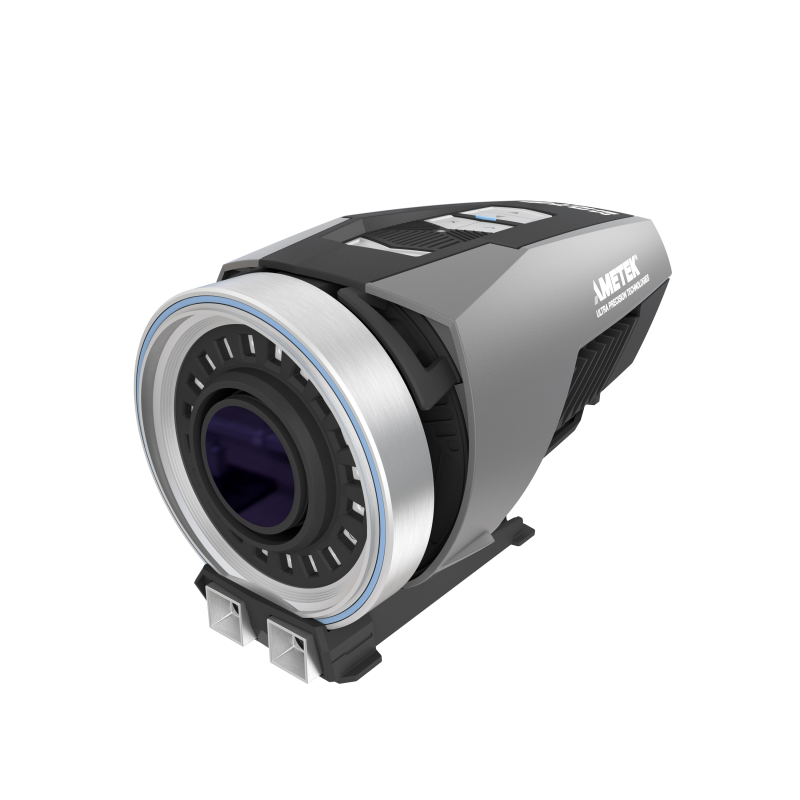

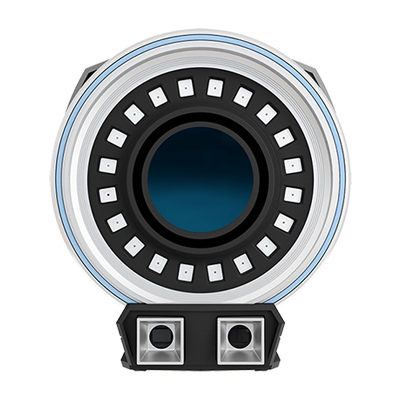

MaxSHOT 3D 제품은 제품 개발팀과 제조팀, 품질관리팀, 검사팀을 위한 혁신적인 기기로 2 - 10m 크기의 대형 제품 측정에서, 최고 수준의 측정 정확도와 반복성을 보장합니다.

MaxShot 3D에 탑재된 소프트웨어의 가이던스에 따라, 측정 전문가가 아니어도 누구나 쉽게 정확한 측정을 수행할 수 있습니다.

대형 제품을 정확하게 측정하고자 할 때, MaxShot 3D는 측정 시간을 단축시키고 측정 프로세스를 간소화 시킬 수 있는 최고의 광학 좌표 측정 시스템입니다.

HandySCAN 3D는 활용도가 매우 높아 다양한 부품 크기와 표면 마무리를 하나의 장치로

모두 실시간 스캔할 수 있습니다. 측정 처리량을 확장할 수 있어 어떤 모양, 복잡성 및 형상의

부품도 정확성을 타협하거나 기존과 같이 기기 등급을 올리지 않고 쉽게 측정할 수 있습니다.

HandyPROBE와 함께 사용하면 측정 시스템의 다용도성이 더욱 확장되어 형상 개체를

프로빙하고 3D 스캔으로 완벽한 표면 검사를 수행할 수 있습니다.

WORK FLOW

1. 측정 대상물 정보 수집하기

대상물에 대한 실제 정보 데이터를 수집하여 디지털화 하려면 HandySCAN3D 핸드헬드 스캐너를 통해 물체를 스캐닝하는 것부터 시작해야 합니다.
복잡한 구조의 부품을 형상화 할 수 있고 기존 상태 측정값을 단시간 안에 수집해 현재의 상태를 완벽하게 기록할 수 있습니다.

WORK FLOW

2. 취득데이터 관리

대상물에 대한 실제 정보 데이터를 수집하여 디지털화 하려면 HandySCAN3D 핸드헬드 스캐너를 통해 물체를 스캐닝하는 것부터 시작해야 합니다.
복잡한 구조의 부품을 형상화 할 수 있고 기존 상태 측정값을 단시간 안에 수집해 현재의 상태를 완벽하게 기록할 수 있습니다.

WORK FLOW

3. 결과물 추출

2D 또는 3D Data를 추출하는 것은 레이저 스캐닝 과정에서 가장 중요한 단계입니다.
해당 솔루션은 각 분야의 전문가를 위해 2D나 3D 도면을 효율적으로 생성하고 분석 도구를 통해 역설계 또는 치수검사를 수행 할 수 있습니다.

구분		MaxSHOT 3D NEXT™	MaxSHOT 3D NEXT™ \| ELITE
체적 정확도⑴		0.025 mm/m	0.015 mm
평균 편차⑵		0.008 mm/m	0.005 mm/m
체적 정확도 (결합시)	HandySCAN 3D 300 ™ HandySCAN 3D 700 ™	0.020 mm + 0.025 mm/m	0.020 mm + 0.015 mm/m
	HandyPROBE Next ™⑶	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
	HandyPROBE Next ™ \| Elite⑶	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
	MetraSCAN 3D 350 ™⑶ MetraSCAN 3D 750 ™⑶	0.060 mm + 0.025 mm/m	0.060 mm + 0.015 mm/m
	MetraSCAN 3D 350 ™ \| Elite⑶ MetraSCAN 3D 750 ™ \| Elite⑶	0.044 mm + 0.025 mm/m	0.044 mm + 0.015 mm/m
무게		0.79 kg
치수 (LxWxH)		104 x 180 x 115 mm
작동 온도 범위		5-40℃
작동 습도 범위 (비 응축)		10-90%
인증		EC 준수 (전자파 적합성 지침, 저전압 지침), IP50, WEEE, 레이저 등급 (2M)

⑴ VDI/VDE 2634 파트 1 표준을 기반으로 합니다. 성능은 추적 가능한 인공물(값=최대 편차)에서 수행된 35가지 길이 측정으로 평가됩니다.

⑵ VDI/VDE 2634 파트 1 표준을 기반으로 합니다. 성능은 추적 가능한 인공물(값=최대 편차)에서 수행된 35가지 길이 측정으로 평가됩니다.

⑶ MaxSHOT 3D를 사용할 때 시스템의 체적 정확도는 주어진 모델에 대한 기본 정확도보다 우수할 수 없습니다.
