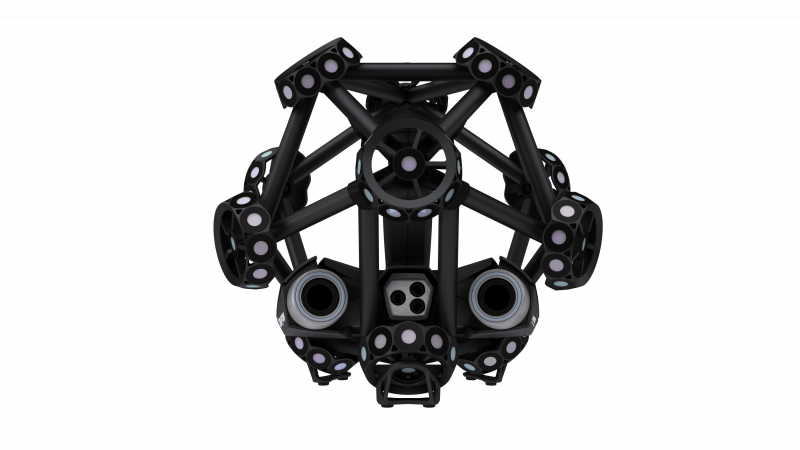

빠르고 정확하며 활용도 높은 MetraSCAN 3D 광학 CMM 스캐너 제품은 승인된 고품질 부품을 빠르고 효율적으로 제공하고자 하는 제조 및 계측 전문가를 위해 설계되었습니다.

확장 가능한 측정 용적, 놀라운 속도, 작업 현장 정확도 및 까다로운 재료에서 보여주는 뛰어난 성능을 갖춘 MetraSCAN 3D 광학 CMM은 시장에서 가장 완벽한 계측 등급 3D 스캐너입니다.

현장의 진동이나 부품이동과 같은 불안정한 환경에 영향을 받지 않는 MetraSCAN 3D는 측정 프로세스의 효율성, 신뢰성 및 활용성을 크게 향상시킵니다.

측정실과 생산 현장에서 모두 사용할 수 있도록 설계되어 크기, 재료, 마감 또는 복잡성에 관계없이 다양한 부품에 대해 계측 등급의 측정과 3D 표면 검사를 수행할 수 있도록 최적화되었습니다.

모든 재료에서 계측 등급의 측정 정확도를 실현하는 가장 완벽한 3D 스캐너인 MetraSCAN 3D는 불안정 요인과 거친 환경 속에서도 강력한 성능을 약속하는 검사 솔루션입니다.

프로빙 기능이 있는 Creaform의 핸드헬드 광학 좌표 측정기(PCMM)인 HandyPROBE를 함께 사용하면 3D 스캐닝과 프로빙 기능을 모두 활용하여 완벽한 종합 검사를 수행할 수 있습니다.

HandySCAN 3D는 활용도가 매우 높아 다양한 부품 크기와 표면 마무리를 하나의 장치로

모두 실시간 스캔할 수 있습니다. 측정 처리량을 확장할 수 있어 어떤 모양, 복잡성 및 형상의

부품도 정확성을 타협하거나 기존과 같이 기기 등급을 올리지 않고 쉽게 측정할 수 있습니다.

HandyPROBE와 함께 사용하면 측정 시스템의 다용도성이 더욱 확장되어 형상 개체를

프로빙하고 3D 스캔으로 완벽한 표면 검사를 수행할 수 있습니다.

WORK FLOW

1. 측정 대상물 정보 수집하기

대상물에 대한 실제 정보 데이터를 수집하여 디지털화 하려면 HandySCAN3D 핸드헬드 스캐너를 통해 물체를 스캐닝하는 것부터 시작해야 합니다.
복잡한 구조의 부품을 형상화 할 수 있고 기존 상태 측정값을 단시간 안에 수집해 현재의 상태를 완벽하게 기록할 수 있습니다.

WORK FLOW

2. 취득데이터 관리

대상물에 대한 실제 정보 데이터를 수집하여 디지털화 하려면 HandySCAN3D 핸드헬드 스캐너를 통해 물체를 스캐닝하는 것부터 시작해야 합니다.
복잡한 구조의 부품을 형상화 할 수 있고 기존 상태 측정값을 단시간 안에 수집해 현재의 상태를 완벽하게 기록할 수 있습니다.

WORK FLOW

3. 결과물 추출

2D 또는 3D Data를 추출하는 것은 레이저 스캐닝 과정에서 가장 중요한 단계입니다.
해당 솔루션은 각 분야의 전문가를 위해 2D나 3D 도면을 효율적으로 생성하고 분석 도구를 통해 역설계 또는 치수검사를 수행 할 수 있습니다.

구분		MetraSCAN 357™	MetraSCAN BLACK™	MetraSCAN BLACK™ Ι Elite
ACCURACY⑴		Up to 0.040 mm	0.035 mm	0.025 mm
VOLUMETRIC ACCURACY⑵ (based on part size)	9.1 ㎥	0.086 mm	0.086 mm	0.064 mm
	16.6 ㎥	0.122 mm	0.122 mm	0.078 mm
VOLUMETRIC ACCURACY WITH MaxSHOT Next™ Ι Elite⑶		0.060 mm + 0.015 mm/m		0.044 mm + 0.015 mm/
PROBING ACCURACY WITH HandyPROBE Next⑷		0.030 mm	0.030 mm	0.025 mm
MEASUREMENT RESOLUTION		0.100 mm	0.025 mm
MESH RESOLUTION		0.200 mm	0.100 mm
MEASUREMENT RATE		480,000 measurements/s	800,000 measurements/s	1,800,000 measurements/s
LIGHT SOURCE		7 red laser crosses	7 blue laser crosses	15 blue laser crosses (+ 1 extra line)
LASER CLASS		2M (eye safe)
SCANNING AREA		275 x 250 mm	310 x 350 mm
STAND-OFF DISTANCE		300 mm
DEPTH OF FIELD		200 mm	250 mm
PART SIZE RANGE (recommended)		0.2–6 m
SOFTWARE		VXelements
OUTPUT FORMATS		.dae, .fbx, .ma, .obj, .stl, .txt, .wrl, .x3d, .zpr, .3mf
COMPATIBLE SOFTWARE		3D Systems (Geomagic® Solutions), InnovMetric Software (PolyWorks), Metrologic Group (Metrolog X4), New River Kinematics (Spatial Analyzer), Verisurf, Dassault Systèmes (CATIA V5, SOLIDWORKS), PTC (Creo), Siemens (NX, Solid Edge), Autodesk (Inventor, PowerINSPECT)
WEIGHT		Scanner: 1.38 kg Probe: 0.5 kg C-Track: 5.7 kg	Scanner: 1.49 kg Probe: 0.5 kg C-Track: 5.7 kg
DIMENSIONS (LxWxH)		Scanner: 289 x 235 x 296 mm Probe: 68 x 157 x 340 mm C-Track: 1031 x 181 x 148 mm
OPERATING TEMPERATURE RANGE		5-40℃
OPERATING HUMIDITY RANGE (non-condensing)		10-90%
CERTIFICATIONS		EC Compliance (Electromagnetic Compatibility Directive, Low Voltage Directive), compatible with rechargeable batteries (when applicable), IP50, WEEE
PATENTS		FR 2,838,198, EP (FR, UK, DE, IT) 1,492,995, US 7,487,063, CA 2,529,044

⑴ MetraSCAN BLACK 및 MetraSCAN BLACK|ELITE (ISO 17025 인증): VDI/VDE 2634 파트 3 표준 기반 프로빙 오차 성능은 추적 가능한 구형 인공물에 대한 직경 측정으로 평가됩니다.
MetraSCAN 357: 보정된 구형 인공물에 대한 일반적 직경 측정 값.

⑵ MetraSCAN BLACK 및 MetraSCAN BLACK|ELITE (ISO 17025 인증): VDI/VDE 2634 파트 3 표준 기반 구면 간격 오차는 작동 부피 내에서 다른 위치 및 방향에서 이를 측정하여 추적 가능한 길이의 인공물로 평가됩니다.
MetraSCAN 357: 보정된 길이 인공물에 대한 구면 간격 측정값.

⑶ MaxSHOT 3D를 사용할 때 시스템의 체적 정확도는 주어진 모델에 대한 기본 정확도보다 우수할 수 없습니다.

⑷ HandyPROBE Next 및 HandyPROBE Next|Elite 성능 평가(ISO 17025 인증)는 ISO 10360-12 표준: 프로빙 크기 오차(6.2) 및 길이 오차(6.4)에 따른 부분적 절차에 기초합니다.
추적 가능한 구와 길이 아티팩트에서 성능을 평가했습니다.

⑸ 또한 메쉬 및 포인트 클라우드 가져오기를 통해 모든 주요 계측 기술, CAD 및 컴퓨터 그래픽 소프트웨어와 호환됩니다.
