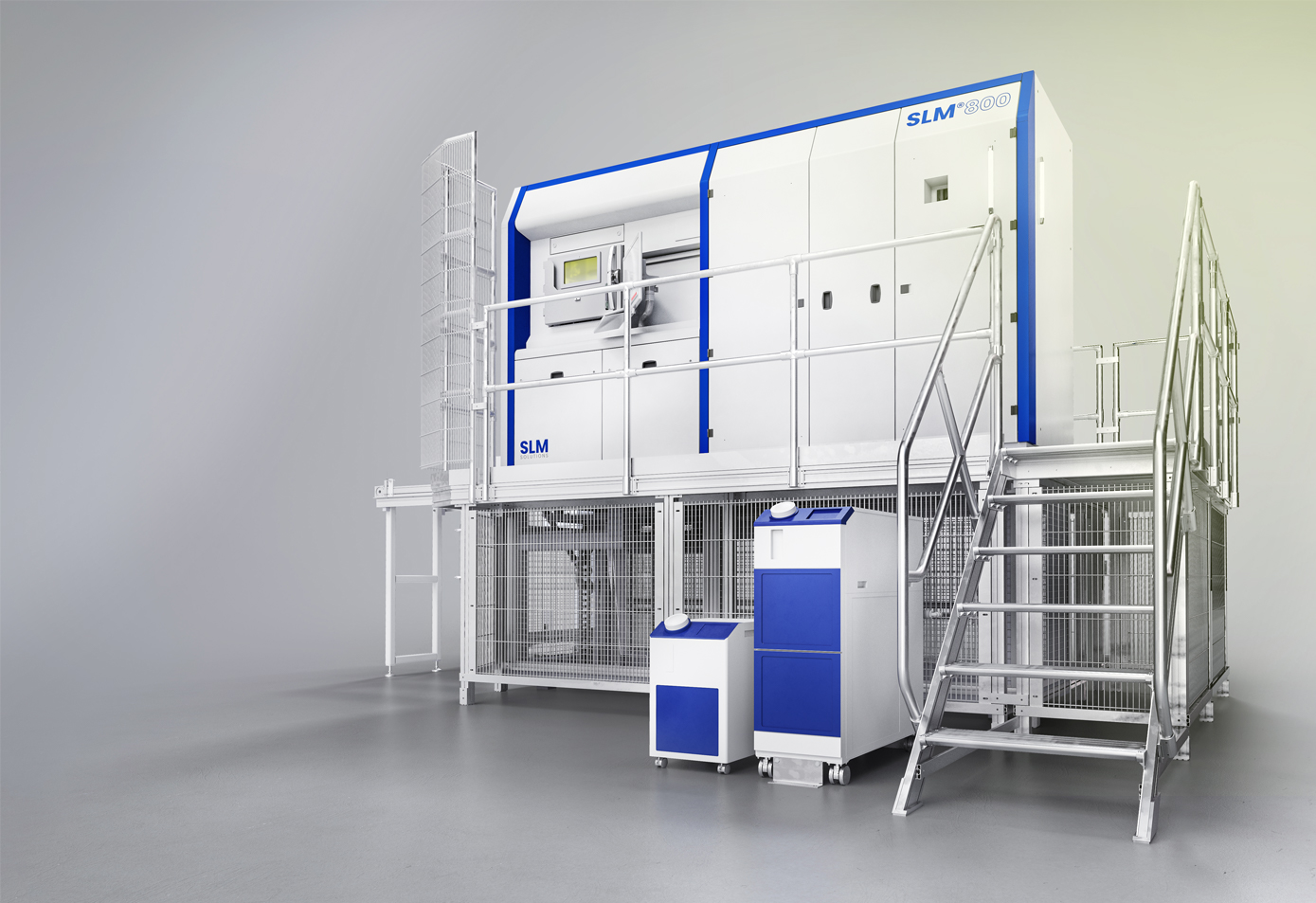

Z축이 매우 커진 500x280x850mm의 빌드 사이즈와 4개의 400W 또는 700W의 Fiber 레이저가 장착된 쿼드 레이저 옵션으로 대형 부품을 자동화된 시스템으로 대량 생산해 낼 수 있는 금속 3D프린터입니다.

단일 장비 셋업 시에는 수동 언패킹 스테이션인 PRS800이 장착 가능하며, 완전 자동화된 SLM ®HUB 시스템을 적용하면 최대 5대의 SLM®800을 연결하여 사용할 수 있습니다.

SLM®800은 영구 필터 모듈이 장착되어 깨끗한 프로세스 챔버를 유지 관리할 수 있어 최적의 빌드 품질을 보장하는 일관성이 있는 공기 조건을 유지합니다.

Z축이 확장된 대형 빌드 사이즈 : 500x280x850mm
최대 700W의 Quad 레이저 시스템이 가능
양방향 파우더 리코팅 시스템으로 더욱 빠른 출력속도
높은 사용자 커스터마이징이 가능한 개방형 소프트웨어 아키텍쳐
완전 폐쇄된 상태에서 파우더 핸들링이 가능한 시스템
영구 필터 모듈 시스템으로 필터 교환이 필요 없는 자동 시스템
PSR800 혹은 SLM®HUB와 결합하여 자동화된 핸들링 시스템

SLM®HUB

SLM®800은 출력물의 완전 자동화된 핸들링 시스템인 SLM®HUB와 결합하여 사용할 때 최고의 성능을 보입니다. SLM®HUB는 빌드 실린더의 출력물을 이송하고 파우더를 제거하는 완전 자동화된 통합 센터로서, 하나의 SLM®HUB는 SLM®800 장비 총 5대와 결합하여 사용할 수 있습니다.

SLM®HUB 내에는 완성된 출력물의 냉각 및 출력 진행 전의 빌드 실린더 예열을 위한 전용 공간이 자리하고 있으며, 충분히 예열 된 빌드 실린더는 출력을 준비중인 SLM800으로 이송됩니다. 출력이 완료된 빌드 실린더 또한 SLM®HUB로 이송 되어 냉각된 후 빌드 플레이트가 진동 및 회전하여 출력물에서 여분의 분말을 자동 제거합니다. 제거된 분말은 씨빙 스테이션으로 자동 이송되어 체질되고 중앙 파우더 스테이션으로 이송됩니다.

SLM®HUB와 연결된 모든 SLM®800은 SLM®HUB의 중앙 파우더 스테이션의 진공 파우더 이송 기술을 통해 자동으로 파우더가 공급됩니다. 파우더의 모든 이송 과정에는 비활성 가스가 포함되어 있으며 완전 폐쇄된 상태에서 파우더 핸들링이 진행됩니다.

PRS 800

SLM®800을 단일 장비로 운영할 시에는 수동 언팩킹 스테이션인 PRS 800(Part Removal Station)을 활용합니다.

완성된 출력물의 빌드 실린더는 통째로 PRS800의 언패킹 스테이션으로 옮겨져 여분의 파우더 제거가 가능합니다. 파우더 제거는 PRS800의 블라스팅 기기와 진공 흡입기를 통해 작업자가 글러브 박스를 통하여 수동으로 제거할 수 있습니다. PRS800은 완전 밀폐된 상태에서 불활성 가스를 내재하고 있어, 출력물의 품질을 보장하며, 작업자에게 파우더 접촉을 최소화하여 줍니다.

PRS800은 추후 SLM HUB로 업그레이드가 가능한 시스템입니다.

SLM®800 Product Specification

빌드 사이즈	500 x 280 x 850 mm
레이저 구성	Quad (4x 400 W or 4x 700 W) IPG fiber laser
빌드 레이트	up to 171 cm³/h (*depending on material and build part geometry)
적층 두께	20 µm - 90 µm
최소 구현 크기	150 µm
레이저 빔 직경	80 - 115 µm
스캔 속도 (최대)	10 m/s
불활성 가스 소모 (In Process)	5-7 l/min (argon)
불활성 가스 소모 (Purging)	70 l/min (argon)
E-Connection / Consumption	400 Volt 3NPE, 63 A, 50/60 Hz, 8-10 kW
Compressed Air Requirement	ISO 8573-1:2010 [1:4:1], 50 l/min @ 6 bar
장비 크기	5 x 3.5 x 4 m (받침대 포함, SLM®800)
장비 무게	3.5t (SLM®800) / 11.5t (SLM®HUB) / ~7t (장비 주변부)
